te connectivity / amp

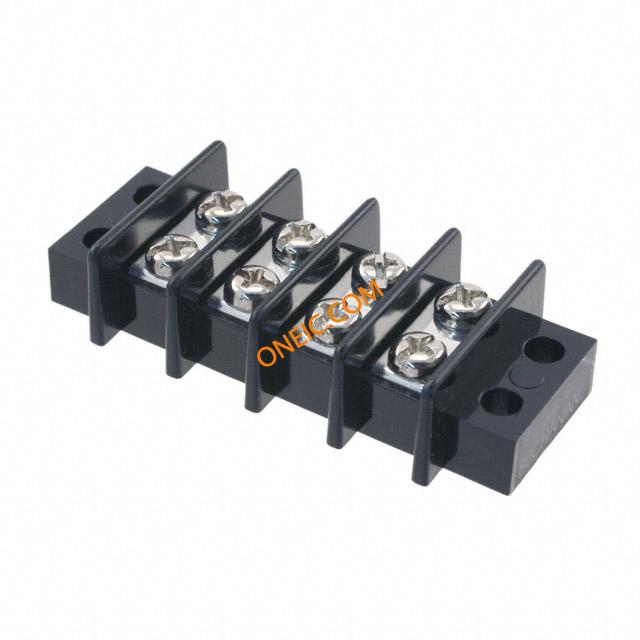

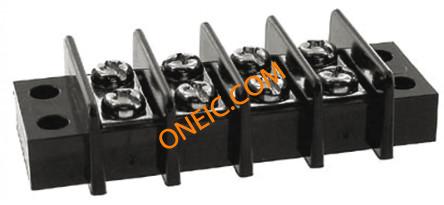

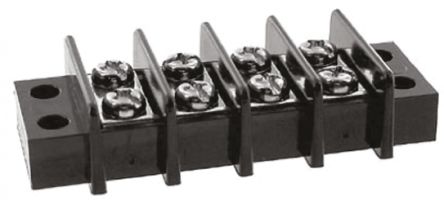

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Barrier Strip |
| 触点数 | 8 |
| 电路数 | 4 |
| 间距 | 11.1 mm |
| 端接方式 | Screw |
| 安装 | Panel Mount |
| 身体上的取向 | Straight |
| 行数 | 2 |
| 外壳颜色 | Black |
| 线径规格 | 14-22 AWG |
| 标准包装 | Bulk |
| 终端表面处理 | Nickel |
| 额定电流 | 25A |
| 产品特点 | Flange |
| 安装类型 | Chassis, Panel |
| 额定电压 | 300V |
| 线规 | 14-22 AWG |
| 端子材料 | Steel |
| 顶部端子 | Screws |
| 底部端子 | Closed |
| 道闸类型 | 2 Wall (Dual) |
| 电线入口数目 | 8 |
| 封装 | Bulk |
| 材料 - 绝缘体 | Thermoplastic |
| 端接块类型 | Barrier Block |
| 颜色 | Black |
| 材料阻燃等级 | UL94 V-0 |
| 工作温度 | -40°C ~ 120°C |
| RoHS指令 | Lead free / RoHS Compliant |
| 触点材料 | Brass |
| 触点电镀 | Tin |
| 长度 | 2.5in |
| 材质 | Thermoplastic |
| 最高工作温度 | +105°C |
| 最低工作温度 | -40°C |
| 螺丝规格 | UNC 6-32 |
| 工厂包装数量 | 100 |
| 产品 | Barrier Terminal Blocks |
| 产品种类 | Barrier Terminal Blocks |
| RoHS | RoHS Compliant |
| 安装方式 | Vertical |
| 外壳材料 | Thermoplastic |
| 位置/触点数 | 4 |
| 线规范围 | 22-14 |
| 安装风格 | Open End Position |
| 零件号别名 | 515-0028 |
| 线规最大 | 14 |
| 线规最小 | 22 |
| 螺纹尺寸 | 6-32 x 1/4 |
| 工作电压（最大） | 300VAC |
| 工作温度范围 | -40C to 120C |
| 弧度硬化 | No |
| 额定电流（最大值） | 25/Contact A |
| 性别 | PL |
| 联系方式行数 | 2 |
| 产品长度（mm ） | 63.5 mm |
| 产品厚度（毫米） | 27.94 mm |
| 产品高度（mm ） | 14 mm |
| 联系间距（mm） | 11.1 mm |
| 连接器类型 | :Barrier Terminal Block |
| 系列 | :- |
| Connector Mounting | :Panel |
| 节距 | :11.1mm |
| No. of Contacts | :4 |
| No. of Positions | :4 |
| Weight (kg) | 0 |
| Tariff No. | 85369010 |
| AgencyApprovals | ULRecognized |
| Brand/Series | 1546670 |
| Current,Rating | 25A |
| Material,Block | Thermoplastic |
| Material,Screw | Steel |
| NumberofPoles | 4 |
| NumberofRows | Double |
| PinSpacing | 0.4375(11.10)In.(mm) |
| Plating,Screw | Nickel |
| PrimaryType | Barrier |
| ScrewSize | #6-32 |
| SpecialFeatures | HighVoltage |
| TemperatureRange | -40to105°C |
| Voltage,Rating | 300V |
| Wire,AWG | 22-14 |
