te connectivity / amp

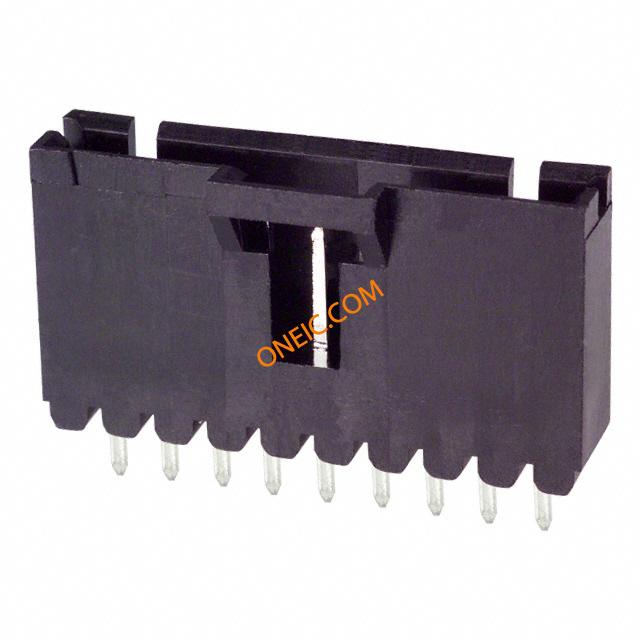

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Shrouded Header |
| 间距 | 2.54 mm |
| 行数 | 1 |
| 触点数 | 9 |
| 性别 | HDR |
| 触点电镀 | Bright Tin-Lead Over Nickel |
| 端接方式 | Solder |
| 标准包装 | Rail / Tube |
| PCB安装角度 | Vertical |
| 外壳材料 | Thermoplastic |
| 连接器系列 | MTE |
| Operating Temperature (°C) | -65 â +105 |
| PCB安装方式 | Thru Hole |
| 位置数 | 9 |
| RoHSELV合规性 | Not ELV/RoHS compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C |
| PCB方向特性 | No |
| 端子尾部电镀 | Tin-Lead |
| 要终止 | Printed Circuit Board |
| 外壳颜色 | Black |
| 交配极化方法 | Latched |
| 联系形状 | Square |
| 发表尺寸（毫米） | 0.64 [.025] |
| 包装方式 | Tube |
| 触点区域镀层材料 | Tin-Lead |
| 壳体防火等级 | UL 94V-0 |
| 评论 | Use Keying Tool No. 91417-1 to remove post for keying. |
| 接线方式 | Crimp, Insulation Displacement Crimp (IDC) |
| 产品类型 | Header |
| PCB保持力特性 | No |
| 中心线矩阵（毫米（ ） ） | 2.54 [.100] |
| 交配极化 | With |
| 触点材料 | Brass |
| 触点接合长度 | 0.230" (5.84mm) |
| 安装类型 | Through Hole |
| 颜色 | Black |
| 连接器类型 | Header, Shrouded |
| 触点表面涂层 | Tin-Lead |
| 封装 | Tube |
| 触点类型 | Male Pin |
| 端子 | Solder |
| Contact Finish Thickness | 100µin (2.54µm) |
| 加载位置的数目 | All |
| RoHS指令 | Contains lead / RoHS non-compliant |
| 工厂包装数量 | 22 |
| 端接类型 | Through Hole |
| 产品种类 | Headers & Wire Housings |
| 位置/触点数 | 9 |
| 商品名 | AMPMODU |
| 可燃性等级 | UL 94 V-0 |
| 工作温度范围 | - 65 C to + 105 C |
| 联系人性别 | Pin (Male) |
| 闭锁类型 | Latched |
| RoHS | No |
| 安装方式 | Vertical |
| 系列 | AMPMODU MTE |
| 行间距 | 2.54 mm |
| 端子端接区域电镀厚度 | 2.54 µm [ 100 µin ] |
| 连接器类型 | 头 |
| Centerline (Pitch) | 2.54 mm [ .1 in ] |
| 适用于 | 母端护套组件 |
| 连接器种类 | 插头 |
| 焊尾端子电镀材料 | 锡铅 |
| PCB 方向検出の特徴 | 否 |
| PCB 安装固定类型 | 压具 |
| 封装方法 | 管, 管/盒 |
| 端子基材 | 黄铜 |
| 行数 | 1 |
| 应力消除 | 不带 |
| 端子結線面めっき材料の仕上げ | 亮光 |
| 长度 | 25.4 mm [ 1 in ] |
| 接合对准类型 | 锁存 |
| 端子接触部电镀材料 | 锡铅 |
| Contact Current Rating (Max) (A) | 3 |
| テールのめっき材質 | 锡铅 |
| UL 易燃性等级 | UL 94V-0 |
| 线缆端接方法 | 刺破式压接 (IDC), 压接 |
| 端子定位力 | 带有 |
| 接合对准 | 带有 |
| 端子接触部电镀厚度 (µm) | 2.54 |
| 接点保持のタイプ | 锁定枪 |
| 高度 | 13.59 mm [ .535 in ] |
| 壳体颜色 | 黑色 |
| 端子形状 | 正方形 |
| 接合固定 | 带有 |
| 产品类型 | 连接器 |
| 端子类型 | 插针 |
| PCB 安装固定 | 不带 |
| PCB 安装方向 | 垂直 |
| 外壳材料 | 热塑塑料 |
| 接合固定类型 | 极性定位锁定 |
| 端子端接区域电镀材料 | 锡铅 |
| ヘッダーのタイプ | 带罩 |
| PCB マウント アラインメント | 不带 |
| Backwall/Post Interruptions | Without |
| 基板 取り付けスタイル | 通孔 |
| カバーの着脱 | 不带 |
| 封装数量 | 22 |
| 行间距 | 2.54 mm [ .1 in ] |
| 注释 | 使用 91417-1 号键控工具来拆卸用于键控的柱体。 |
| テールのめっき厚 | 2.54 µm [ 100 µin ] |
| 连接器和端子端接到 | 印刷电路板 |
| 工组温度范围 (°C) | -65 – 105 |
| 尾部长度 | 3.3 mm [ .13 in ] |
| 接合柱长度 | 5.84 mm [ .23 in ] |
