te connectivity / amp

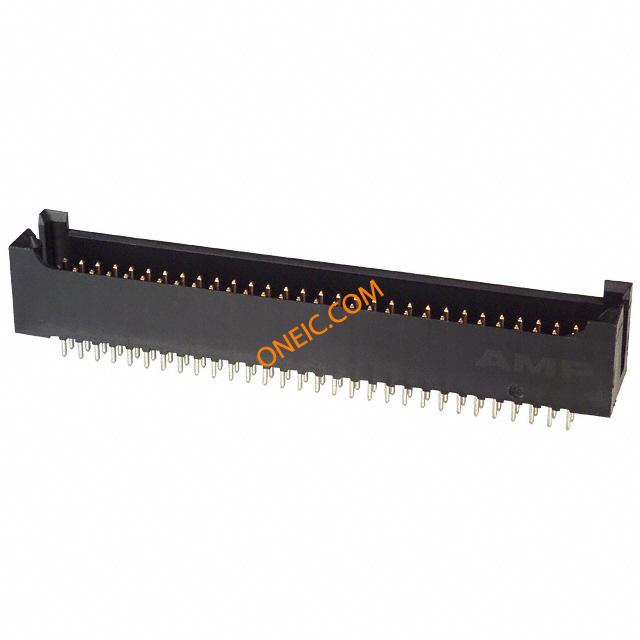

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Shrouded Header |
| 间距 | 2.54 mm |
| 行数 | 2 |
| 触点数 | 60 |
| 性别 | HDR |
| 触点电镀 | Gold Over Nickel |
| 端接方式 | Solder |
| 标准包装 | Rail / Tube |
| 安装类型 | Through Hole |
| 颜色 | Black |
| 行间距 | 0.100" (2.54mm) |
| 连接器类型 | Shrouded |
| 触点表面涂层 | Gold |
| 封装 | Tube |
| 端子 | Solder |
| Contact Finish Thickness | 15µin (0.38µm) |
| 板上成型高度 | 0.550" (13.97mm) |
| 位置数 | 60 |
| 加载位置的数目 | All |
| RoHS指令 | Contains lead / RoHS non-compliant |
| 工厂包装数量 | 24 |
| 额定电流 | 3 A |
| 端接类型 | Through Hole |
| 外壳材料 | Thermoplastic |
| 产品种类 | Headers & Wire Housings |
| 工作温度范围 | - 65 C to + 105 C |
| 位置/触点数 | 60 |
| 产品类型 | Headers |
| 商品名 | AMPMODU |
| 额定电压 | 250 VAC |
| 联系人性别 | Pin (Male) |
| RoHS | No |
| 安装方式 | Vertical |
| 系列 | AMPMODU MOD II |
| 触点材料 | Copper Alloy |
| 端子構成 | 短点 |
| 连接器类型 | 头 |
| Centerline (Pitch) | 2.54 mm [ .1 in ] |
| 适用于 | 母端组件 |
| 端子类型 | 插针 |
| 端子保護 | 带有 |
| 封装方法 | 管 |
| 柱体尺寸 | .64 mm [ .025 in ] |
| 端子基材 | 铜合金 |
| 行数 | 2 |
| 結線端めっき材料の仕上げ | 锡铅：亮光 |
| PC 板端接方法 | 通孔 - 焊接 |
| 端子接触部电镀材料 | 金 |
| Contact Current Rating (Max) (A) | 3 |
| UL 易燃性等级 | UL 94V-0 |
| 接合对准 | 带有 |
| 高度 | 13.97 mm [ .55 in ] |
| 端子接触部电镀厚度 | .381 µm [ 15 µin ] |
| ボス | 不带 |
| 壳体颜色 | 黑色 |
| 端子形状 | 正方形 |
| 接合固定 | 不带 |
| 产品类型 | 连接器 |
| 認可規格 | CSA LR7189, UL E28476 |
| 接合对准类型 | 导针 |
| 电压 (VAC) | 250 |
| 結線抵抗 (MΩ) | 12 |
| 焊尾端子电镀厚度 (µin) | 100 |
| PCB 安装固定 | 不带 |
| 绝缘电阻 (MΩ) | 1000 |
| シリーズ | AMPMODU |
| PCB 安装方向 | 垂直 |
| 外壳材料 | 热塑性 |
| アセンブリプロセスの特徴 | 板支座 |
| 焊尾端子电镀材料 | 锡 |
| 結線端のめっき材質 | 镍打底镀锡铅 |
| 端子传导（典型值） | 信号（数据） |
| ヘッダーのタイプ | 标准 |
| PCB マウント アラインメント | 不带 |
| カバーの着脱 | 不带 |
| 封装数量 | 24 |
| 行间距 | 2.54 mm [ .1 in ] |
| 注释 | 可提供带先通/后断柱的公端。 |
| 连接器种类 | 插头 |
| PCB 厚度（建议） | 1.4 mm [ .055 in ] |
| 端子保護のタイプ | 带罩 |
| 工组温度范围 (°C) | -65 – 105 |
| 连接器和端子端接到 | 印刷电路板 |

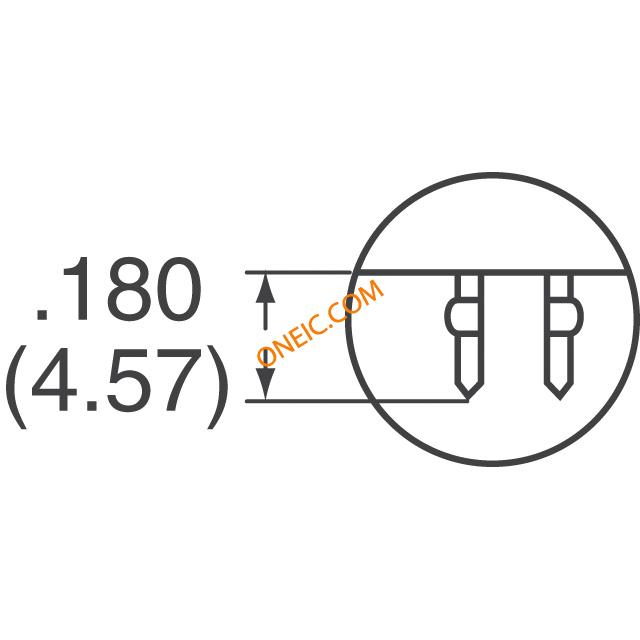

| 尾部长度 | 4.572 mm [ .18 in ] |
| 端接柱体长度 | 4.57 mm [ .18 in ] |
