te connectivity / amp

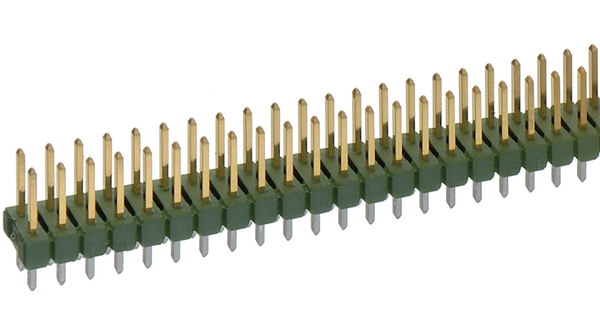

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Unshrouded Header |
| 间距 | 2.54 mm |
| 行数 | 2 |
| 触点数 | 20 |
| 性别 | HDR |
| 触点电镀 | Gold Over Nickel |
| 端接方式 | Solder |
| 标准包装 | Bulk |
| 中心线矩阵（毫米） | 2.54 x 2.54 [.100 x .100] |
| 外壳材料 | Thermoplastic Polyester |
| 配合柱长度（毫米（ ） ） | 6.70 [0.264] |
| 选择性安装 | No |
| 高速串行数据连接器 | No |
| 位置数 | 20 |
| 简介 | Standard |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 端子尾部电镀 | Tin |
| 品牌 | AMP |
| 表面贴装兼容 | No |
| 安装角度 | Vertical |
| 头类型 | Breakaway |
| 产品类型 | Header |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 包装数量 | 400 |
| 触点区域镀层材料 | Gold (30) |
| 壳体防火等级 | UL 94V-0 |
| 安装类型 | PC Board |
| 高温房 | No |
| 安装耳 | Without |
| 面板附件 | Without |
| PCB保持力特性 | No |
| 触点材料 | Phosphor Bronze |
| RoHSELV符合记录 | Always was RoHS compliant |
| 配合锁扣 | Without |
| 终止（焊接）长度（mm （英寸） ） | 3.20 [0.126] |
| 触点接合长度 | 0.264" (6.70mm) |
| 安装类型 | Through Hole |
| 颜色 | Green |
| 连接器类型 | Header, Unshrouded, Breakaway |
| 触点表面涂层 | Gold |
| 封装 | Bulk |
| 触点类型 | Male Pin |
| 端子 | Solder |
| Contact Finish Thickness | 31.5µin (0.80µm) |
| 行间距 | 0.100" (2.54mm) |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 身体上的取向 | Straight |
| CAD绘图 | 3D CAD Model |
| 额定电流 | 3A |
| 系列 | AMPMODU |
| 工厂包装数量 | 400 |
| 端接类型 | Through Hole |
| 产品种类 | Headers & Wire Housings |
| 配合柱长度 | 6.7 mm |
| 位置/触点数 | 20 |
| 可燃性等级 | UL 94 V-0 |
| 商品名 | AMPMODU |
| 联系人性别 | Pin (Male) |
| RoHS | RoHS Compliant |
| 安装方式 | Vertical |
| 引脚长度 | 3.2 mm |
| 节距 | :2.54mm |
| No. of Rows | :2 |
| No. of Contacts | :20 |
| 接触端子 | :Solder |
| 引线间距 | :2.54mm |
| No. of Poles | :10 |
| Row Pitch | :2.54mm |
| Weight (kg) | 0.002 |
| Tariff No. | 85369010 |
| Electrical mounting | THT |
| 连接器 | pin header |
| spg | 1 |
| Multiplicity | 1 |
| Spatial orientation | straight |
| Connector type | male |
| Gross weight | 1.37 g |
| Connector series | AMPMODU MOD II |
| 接触镀层 | gold plated |
| Leads dimensions | len. 3.2mm |
| 针数 | 20 |
| 身高 | 6.7mm |
| Collective package [pcs] | 1 |
| Type of pin configuration | 2x10 |
| Contacts pitch | 2.54mm |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
