te connectivity / amp

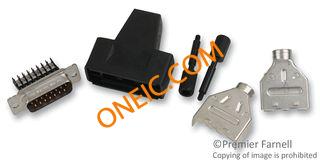

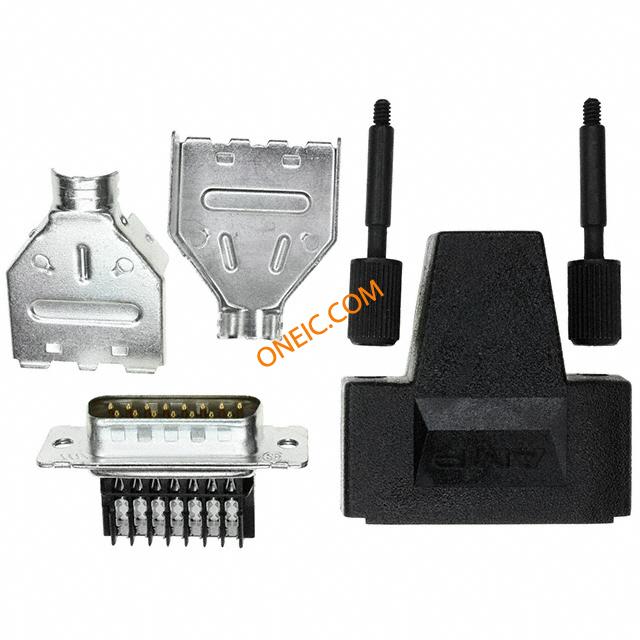

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | D-Subminiature |
| 性别 | PIN |
| 端接方式 | IDT |
| 安装 | Cable Mount |
| 身体上的取向 | Straight |
| 标准包装 | Bulk |
| 产品种类 | D-Sub Standard Connectors |
| RoHS | RoHS Compliant |
| 工厂包装数量 | 100 |
| 外壳尺寸，连接器布局 | 2 (DA, A) |
| 封装 | Bulk |
| 法兰特点 | Cable Side; Male Jackscrew (4-40) |
| 产品特点 | Backshell, Grounding Indents, Shielded |
| 安装类型 | Free Hanging (In-Line) |
| 额定电压 | 250V |
| 颜色 | Black |
| 连接器类型 | Plug, Male Pins |
| 外壳材料，表面处理 | Steel, Tin Plated |
| 触点表面涂层 | Gold |
| 工作温度 | -55°C ~ 105°C |
| 行数 | 2 |
| 端子 | IDC, Discrete Wire |
| 触点类型 | Signal |
| 额定电流 | Varies by Wire Gauge |
| Contact Finish Thickness | Flash |
| 连接器类型 | D-Sub |
| 位置数 | 15 |
| RoHS指令 | Lead free / RoHS Compliant |
| 螺纹尺寸 | 4-40 |
| Centerline (Pitch) | 2.77 mm [ .109 in ] |
| 外壳尺寸 | 2 |
| 线径范围 | .15 – .4 mm² [ 26 – 22 AWG ] |
| 连接器种类 | 插头 |
| 电缆外径 | 4.83 – 9.53 mm [ .19 – .375 in ] |
| 将可燃性等级 | UL 94V-0 |
| PCB 安装固定类型 | 无 |
| 封装方法 | 包装 |
| 屏蔽 | 是 |
| 端子基材 | 磷青铜 |
| 行数 | 2 |
| 绝缘技术支持 | Yes |
| 螺旋千斤顶材质 | Zinc Alloy |
| 线缆端接方法 | 刺破式压接 (IDC) |
| 颜色 | 黑色 |
| 接合连接器锁扣类型 | 锁紧螺钉, 锁紧螺钉 |
| 端子接触部电镀材料 | 镀薄金 |
| 外壳 | 带有 |
| 预装配 | No |
| Cable Diameter (Max) | 9.53 mm [ .375 in ] |
| 安装角度 | 直式 |
| 屏蔽材料 | 钢 |
| 等级 | 标准 |
| 端子类型 | 插针 |
| Solid Wire Range (AWG) | 26 – 22 |
| 预装 | 是 |
| 接地齿 | With |
| 线缆类型 | 分离式导线, 环状护套电缆 |
| 外壳材料 | 钢 |
| 焊尾端子电镀材料 | 镍打底镀锡 |
| 端子大小 | 20 |
| 产品类型 | 连接器 |
| 插针材料 | 热塑性 |
| 外壳类型 | Front Metal Shell |
| 电线绝缘直径 | 1.52 mm [ .06 in ] |
| 电缆绝缘直径 | 4.83 – 9.53 mm [ .19 – .375 in ] |
| 封装数量 | 1 |
| 注释 | 屏蔽外壳扩张工具 58241-4 适用的最大电缆外直径为 9.02 [.355]。, 护套和编织层移除后的最大电缆直径。 |
| 屏蔽电镀材料 | 锡 |
| 外壳电镀材料 | 锡 |
| 配合锁扣 | With |
