Schaffner

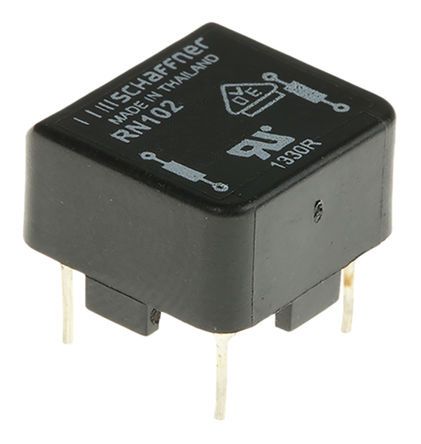

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Common Mode Filters / Chokes |
| RoHS | RoHS Compliant |
| 电感 | 1.6 mH |
| 容差 | - 30 %, + 50 % |
| 最大直流电流 | 1.5 A |
| 最大直流电阻 | 100 mOhms |
| 自谐振频率 | DC to 1 kHz |
| 工作温度范围 | - 40 C to + 125 C |
| 端接类型 | Through Hole |
| 封装/外壳 | 14 mm x 14 mm x 9 mm |
| 系列 | RN |
| 表壳厚度 | 9 mm |
| 表壳长度 | 14 mm |
| 表壳宽度 | 14 mm |
| 外形尺寸 | 14 mm W x 14 mm L x 9 mm H |
| 产品 | Chokes |
| 屏蔽 | Unshielded |
| 测试频率 | 10 kHz |
| 类型 | Current Compensated Chokes |
| 零件号别名 | 1,5/02 1.5/02 102- RN |
| 最大直流电阻 | 100m |
| 产品长度 | 14.3 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 125 |
| 最大直流电流 | 1.5 |
| 额定电压 | 250VAC |
| 产品厚度 | 14.3 |
| 安装 | Through Hole |
| 耐压 | 1.5kVAC |
| 线数 | 2 |
| 产品高度 | 9.3 |
| 测试频率 | 10k |
| Minimum Operating Temperature | -40 |
| 配置 | Dual |
| 卖备选方案 | RN102-1.5/02 |
| 工业别名 | RN 102-1.5-02, RN102-1.5/02 |
| 子类别 | Common Mode Chokes |
| 交货期 | 84 Days |
| 电流 | 1.5A |
| 滤波器类型 | Power Line |
| 直流电阻（DCR ） | 100 mOhm |
| 高度（最大） | 0.366" (9.30mm) |
| 标准包装 | 40 |
| 封装 | Tray |
| 尺寸/尺寸 | 0.551" L x 0.551" W (14.00mm x 14.00mm) |
| 工作温度 | -40°C ~ 125°C |
| 安装类型 | Through Hole |
| 封装/外壳 | Horizontal, 4 PC Pin |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作温度范围 | -40C to 125C |
| 引线间距 | 10 mm |
| 弧度硬化 | No |
| 故障率 | Not Required |
| 公差（ +或 - ） | -30% to 50% |
| 阻抗 | Not Required ohm |
| 军用标准 | Not Required |
| 产品长度（mm ） | 14 mm |
| 产品厚度（毫米） | 14 mm |
| 产品高度（mm ） | 9 mm |
| 引线类型 | Pin |
| 直流电流 | 1500 mA |
| 直流电阻 | 0.1 ohm |
| 产品直径（mm ） | Not Required mm |
| 产品范围 | :SCHAFFNER - RN Series |
| 额定电流 | :1.5A |
| Case Dimensions | :14mm x 14mm x 9mm |
| SVHC | :No SVHC (20-Jun-2013) |
| Approval Category | :UL, VDE |
| DC Current Max | :1.5A |
| DC Current Rating | :1.5A |
| DC Resistance Max | :0.1ohm |
| 可燃性等级 | :UL94V-0 |
| Inductance Tolerance | :+50%, -30% |
| Inductor Case Style | :Through Hole |
| 电感类型 | :Common / Asymmetrical |
| No. of Pins | :4 |
| Operating Temperature Max | :125°C |
| Operating Temperature Min | :-25°C |
| 谐振频率 | :3MHz |
| Test Voltage | :1500V |
| Voltage Rating V AC | :250V |
| Weight (kg) | 0.0007 |
| Tariff No. | 85045020 |
| SchaffnerPartNumber | 290-173 |
