fairchild semiconductor

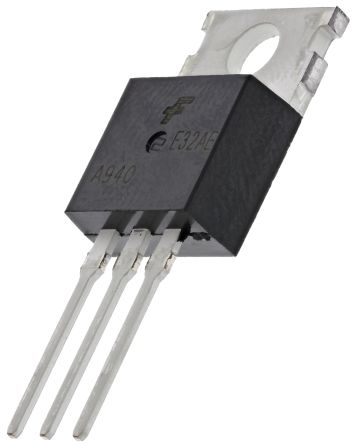

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-220AB |
| 类型 | PNP |
| 引脚数 | 3 |
| 最大集电极发射极电压 | 150 V |
| 集电极最大直流电流 | 1.5 A |
| 最小直流电流增益 | 40@500mA@10V |
| 最大工作频率 | 4(Typ) MHz |
| 最大集电极发射极饱和电压 | 1.5@50mA@500mA V |
| 工作温度 | -55 to 150 °C |
| 最大功率耗散 | 1500 mW |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 集电极最大直流电流 | 1.5 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 标准包装名称 | TO-220 |
| 最低工作温度 | -55 |
| 最大功率耗散 | 1500 |
| 最大基地发射极电压 | 5 |
| Maximum Transition Frequency | 4(Typ) |
| 封装 | Rail |
| 每个芯片的元件数 | 1 |
| 最大集电极基极电压 | 150 |
| 供应商封装形式 | TO-220AB |
| 最大集电极发射极电压 | 150 |
| 铅形状 | Through Hole |
| 电流 - 集电极（ Ic）（最大） | 1.5A |
| 晶体管类型 | PNP |
| 安装类型 | Through Hole |
| 频率 - 转换 | 4MHz |
| 下的Vce饱和度（最大） Ib，Ic条件 | 1.5V @ 50mA, 500mA |
| 电流 - 集电极截止（最大） | 10µA (ICBO) |
| 电压 - 集电极发射极击穿（最大） | 150V |
| 供应商设备封装 | TO-220 |
| 功率 - 最大 | 1.5W |
| 封装/外壳 | TO-220-3 |
| 直流电流增益（ hFE）（最小值） Ic，Vce时 | 40 @ 500mA, 10V |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Power Amplifier |
| 配置 | Single |
| 外形尺寸 | 9.9 x 4.5 x 9.2mm |
| 身高 | 9.2mm |
| 长度 | 9.9mm |
| 最大集电极基极电压 | -150 V |
| 最大基地发射极电压 | -5 V |
| 最高工作温度 | +150 °C |
| 包装类型 | TO-220 |
| 宽度 | 4.5mm |
| 工厂包装数量 | 50 |
| 晶体管极性 | PNP |
| 发射极 - 基极电压VEBO | - 5 V |
| 零件号别名 | KSA940TU_NL |
| 安装风格 | Through Hole |
| 产品种类 | Transistors Bipolar - BJT |
| 直流集电极/增益hfe最小值 | 40 |
| 直流电流增益hFE最大值 | 140 |
| 单位重量 | 0.063493 oz |
| 集电极 - 发射极最大电压VCEO | - 150 V |
| 集电极 - 发射极饱和电压 | - 1.5 V |
| RoHS | RoHS Compliant |
| 连续集电极电流 | - 1.5 A |
| 增益带宽产品fT | 4 MHz |
| 系列 | KSA940 |
| 集电极 - 基极电压VCBO | - 150 V |
| 最低工作温度 | - 55 C |
| 集电极电流（ DC）（最大值） | 1.5 A |
| 集电极 - 基极电压 | 150 V |
| 集电极 - 发射极电压 | 150 V |
| 发射极 - 基极电压 | 5 V |
| 频率（最大） | 4 MHz |
| 功率耗散 | 1.5 W |
| 工作温度范围 | -55C to 150C |
| 元件数 | 1 |
| 直流电流增益（最小值） | 40 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 频率 | 4 MHz |
| 集电极电流（DC ） | 1.5 A |
| 直流电流增益 | 40 |
| 最高工作频率 | 4 MHz |
| 最大直流集电极电流 | 1.5 A |
| 长度 | 9.9mm |
| 最高工作温度 | +150 °C |
| 晶体管类型 | PNP |
| 安装类型 | 通孔 |
| 高度 | 9.2mm |
| 最大功率耗散 | 25 W |
| 宽度 | 4.5mm |
| 封装类型 | TO-220 |
| 最大集电极-发射极电压 | 150 V |
| 引脚数目 | 3 |
| 最小直流电流增益 | 40 |
| 尺寸 | 9.9 x 4.5 x 9.2mm |
| 晶体管配置 | 单 |
| 最大发射极-基极电压 | -5 V |
| 最大集电极-发射极饱和电压 | -1.5 V |
| 每片芯片元件数目 | 1 |
| 最大集电极-基极电压 | -150 V |
| 品牌 | Fairchild Semiconductor |
| Pd - Power Dissipation | 25 W |
