fairchild semiconductor

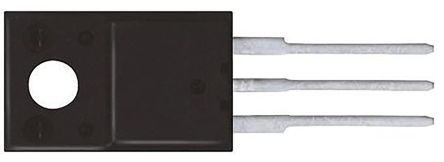

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-220F |
| 通道模式 | Enhancement |
| 最大漏源电压 | 800 V |
| 最大连续漏极电流 | 8 A |
| RDS -于 | 1550@10V mOhm |
| 最大门源电压 | ±30 V |
| 典型导通延迟时间 | 40 ns |
| 典型上升时间 | 110 ns |
| 典型关闭延迟时间 | 65 ns |
| 典型下降时间 | 70 ns |
| 工作温度 | -55 to 150 °C |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 产品种类 | MOSFET |
| RoHS | RoHS Compliant By Exemption |
| 晶体管极性 | N-Channel |
| 漏源击穿电压 | 800 V |
| 源极击穿电压 | +/- 30 V |
| 连续漏极电流 | 8 A |
| 抗漏源极RDS （ ON） | 1.55 Ohms |
| 配置 | Single |
| 最高工作温度 | + 150 C |
| 安装风格 | Through Hole |
| 封装/外壳 | TO-220F |
| 封装 | Tube |
| 下降时间 | 70 ns |
| 正向跨导gFS （最大值/最小值） | 5.6 S |
| 最低工作温度 | - 55 C |
| 功率耗散 | 59 W |
| 上升时间 | 110 ns |
| 工厂包装数量 | 50 |
| 零件号别名 | FQPF8N80C_NL |
| 最大门源电压 | ±30 |
| Package Width | 4.7 |
| PCB | 3 |
| 最大功率耗散 | 59000 |
| 最大漏源电压 | 800 |
| 欧盟RoHS指令 | Compliant |
| 最大漏源电阻 | 1550@10V |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -55 |
| 供应商封装形式 | TO-220F |
| 标准包装名称 | TO-220F |
| 最高工作温度 | 150 |
| 渠道类型 | N |
| Package Length | 10.16 |
| 引脚数 | 3 |
| Package Height | 15.87 |
| 最大连续漏极电流 | 8 |
| 标签 | Tab |
| 铅形状 | Through Hole |
| FET特点 | Standard |
| 安装类型 | Through Hole |
| 电流 - 连续漏极（Id ） @ 25 °C | 8A (Tc) |
| 的Vgs（th ） （最大）@ Id | 5V @ 250µA |
| 漏极至源极电压（Vdss） | 800V |
| 供应商设备封装 | TO-220F |
| 开态Rds（最大）@ Id ，V GS | 1.55 Ohm @ 4A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 59W |
| 输入电容（Ciss ） @ VDS | 2050pF @ 25V |
| 闸电荷（Qg ） @ VGS | 45nC @ 10V |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Power MOSFET |
| 外形尺寸 | 10.16 x 4.7 x 9.19mm |
| 身高 | 9.19mm |
| 长度 | 10.16mm |
| 最大漏源电阻 | 1.55 Ω |
| 最大功率耗散 | 59 W |
| 包装类型 | TO-220F |
| 典型栅极电荷@ VGS | 35 nC V @ 10 |
| 典型输入电容@ VDS | 1580 pF V @ 25 |
| 宽度 | 4.7mm |
| 单位重量 | 0.080072 oz |
| 正向跨导 - 闵 | 5.6 S |
| 系列 | FQPF8N80C |
| RDS（ON） | 1.55 Ohms |
| 漏极电流（最大值） | 8 A |
| 频率（最大） | Not Required MHz |
| 栅源电压（最大值） | �30 V |
| 输出功率（最大） | Not Required W |
| 噪声系数 | Not Required dB |
| 漏源导通电阻 | 1.55 ohm |
| 工作温度范围 | -55C to 150C |
| 极性 | N |
| 类型 | Power MOSFET |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 漏极效率 | Not Required % |
| 漏源导通电压 | 800 V |
| 功率增益 | Not Required dB |
| 弧度硬化 | No |
| Continuous Drain Current Id | :8A |
| Drain Source Voltage Vds | :800V |
| On Resistance Rds(on) | :1.55ohm |
| Rds(on) Test Voltage Vgs | :10V |
| Threshold Voltage Vgs | :5V |
| 功耗 | :59W |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :TO-220F |
| No. of Pins | :3 |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Current Id Max | :8A |
| No. of Transistors | :1 |
| 工作温度范围 | :-55°C to +150°C |
| Pulse Current Idm | :32A |
| 端接类型 | :Through Hole |
| Voltage Vds Typ | :800V |
| Voltage Vgs Max | :5V |
| Voltage Vgs Rds on Measurement | :10V |
| Weight (kg) | 0.002105 |
| Tariff No. | 85423990 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
