fairchild semiconductor

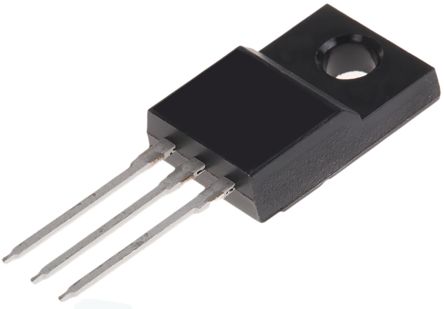

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-220F |
| 通道模式 | Enhancement |
| 最大漏源电压 | 250 V |
| 最大连续漏极电流 | 33 A |
| RDS -于 | 94@10V mOhm |
| 最大门源电压 | ±30 V |
| 典型导通延迟时间 | 35 ns |
| 典型上升时间 | 230 ns |
| 典型关闭延迟时间 | 75 ns |
| 典型下降时间 | 120 ns |
| 工作温度 | -55 to 150 °C |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 最大门源电压 | ±30 |
| Package Width | 4.7 |
| PCB | 3 |
| 最大功率耗散 | 37000 |
| 最大漏源电压 | 250 |
| 欧盟RoHS指令 | Compliant |
| 最大漏源电阻 | 94@10V |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -55 |
| 供应商封装形式 | TO-220F |
| 标准包装名称 | TO-220F |
| 最高工作温度 | 150 |
| 渠道类型 | N |
| Package Length | 10.16 |
| 引脚数 | 3 |
| Package Height | 15.87 |
| 最大连续漏极电流 | 33 |
| 封装 | Rail |
| 标签 | Tab |
| 铅形状 | Through Hole |
| FET特点 | Standard |
| 安装类型 | Through Hole |
| 电流 - 连续漏极（Id ） @ 25 °C | 33A (Tc) |
| 的Vgs（th ） （最大）@ Id | 5V @ 250µA |
| 漏极至源极电压（Vdss） | 250V |
| 供应商设备封装 | TO-220F |
| 开态Rds（最大）@ Id ，V GS | 94 mOhm @ 16.5A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 37W |
| 输入电容（Ciss ） @ VDS | 2135pF @ 25V |
| 闸电荷（Qg ） @ VGS | 48nC @ 10V |
| 封装/外壳 | TO-220-3 Full Pack |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 50 |
| 晶体管极性 | N-Channel |
| 连续漏极电流 | 20 A |
| 封装/外壳 | TO-220F |
| 下降时间 | 120 ns |
| 产品种类 | MOSFET |
| 单位重量 | 0.080072 oz |
| 配置 | Single |
| 最高工作温度 | + 150 C |
| 正向跨导 - 闵 | 26.6 S |
| RoHS | RoHS Compliant |
| 源极击穿电压 | +/- 30 V |
| 系列 | FDPF33N25T |
| RDS（ON） | 77 mOhms |
| 安装风格 | Through Hole |
| 功率耗散 | 37 W |
| 最低工作温度 | - 55 C |
| 上升时间 | 230 ns |
| 漏源击穿电压 | 250 V |
| Continuous Drain Current Id | :20A |
| Drain Source Voltage Vds | :250V |
| On Resistance Rds(on) | :94mohm |
| Rds(on) Test Voltage Vgs | :10V |
| Threshold Voltage Vgs | :5V |
| 功耗 | :94W |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :TO-220F |
| No. of Pins | :3 |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Capacitance Ciss Typ | :1640pF |
| Current Id Max | :33A |
| Junction Temperature Tj Max | :150°C |
| Junction Temperature Tj Min | :-55°C |
| Junction to Case Thermal Resistance A | :1.32°C/W |
| On State Resistance Max | :94mohm |
| On State Resistance Typ | :77mohm |
| 工作温度范围 | :-55°C to +150°C |
| 引脚配置 | :G(1),D(2),S(3) |
| Pulse Current Idm | :80A |
| 端接类型 | :Through Hole |
| Voltage Vds Typ | :250V |
| Voltage Vgs Max | :30V |
| Voltage Vgs Rds on Measurement | :10V |
| Voltage Vgs th Max | :5V |
| Voltage Vgs th Min | :3V |
| Weight (kg) | 0.002 |
| Tariff No. | 85412900 |
