fairchild semiconductor

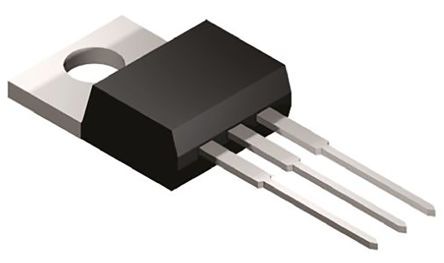

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-220AB |
| 通道模式 | Enhancement |
| 最大漏源电压 | 100 V |
| 最大连续漏极电流 | 74 A |
| RDS -于 | 12@10V mOhm |
| 最大门源电压 | ±20 V |
| 典型导通延迟时间 | 27 ns |
| 典型上升时间 | 105 ns |
| 典型关闭延迟时间 | 39 ns |
| 典型下降时间 | 15 ns |
| 工作温度 | -55 to 175 °C |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 最大门源电压 | ±20 |
| Package Width | 4.83(Max) |
| PCB | 3 |
| 最大功率耗散 | 170000 |
| 最大漏源电压 | 100 |
| 欧盟RoHS指令 | Compliant |
| 最大漏源电阻 | 12@10V |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -55 |
| 供应商封装形式 | TO-220AB |
| 标准包装名称 | TO-220 |
| 最高工作温度 | 175 |
| 渠道类型 | N |
| Package Length | 10.67(Max) |
| 引脚数 | 3 |
| Package Height | 9.4(Max) |
| 最大连续漏极电流 | 74 |
| 封装 | Rail |
| 标签 | Tab |
| 铅形状 | Through Hole |
| FET特点 | Standard |
| 安装类型 | Through Hole |
| 电流 - 连续漏极（Id ） @ 25 °C | 74A (Tc) |
| 的Vgs（th ） （最大）@ Id | 4.5V @ 250µA |
| 漏极至源极电压（Vdss） | 100V |
| 供应商设备封装 | TO-220 |
| 开态Rds（最大）@ Id ，V GS | 12 mOhm @ 74A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 170W |
| 输入电容（Ciss ） @ VDS | 5605pF @ 25V |
| 闸电荷（Qg ） @ VGS | 86nC @ 10V |
| 封装/外壳 | TO-220-3 |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Power MOSFET |
| 外形尺寸 | 10.67 x 4.83 x 16.51mm |
| 身高 | 16.51mm |
| 长度 | 10.67mm |
| 最大漏源电阻 | 12 mΩ |
| 最高工作温度 | +175 °C |
| 最大功率耗散 | 170 W |
| 最低工作温度 | -55 °C |
| 包装类型 | TO-220 |
| 典型栅极电荷@ VGS | 66 nC V @ 10 |
| 典型输入电容@ VDS | 4215 pF V @ 25 |
| 宽度 | 4.83mm |
| 工厂包装数量 | 50 |
| 产品种类 | MOSFET |
| 晶体管极性 | N-Channel |
| 配置 | Single |
| 源极击穿电压 | +/- 20 V |
| 连续漏极电流 | 74 A |
| 系列 | FDP120N10 |
| 单位重量 | 0.063493 oz |
| RDS（ON） | 12 mOhms |
| 功率耗散 | 170 W |
| 安装风格 | Through Hole |
| 封装/外壳 | TO-220-3 |
| 上升时间 | 105 ns |
| 漏源击穿电压 | 100 V |
| RoHS | RoHS Compliant |
| 下降时间 | 15 ns |
| 栅源电压（最大值） | �20 V |
| 漏源导通电阻 | 0.012 ohm |
| 工作温度范围 | -55C to 175C |
| 极性 | N |
| 类型 | Power MOSFET |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 漏源导通电压 | 100 V |
| 弧度硬化 | No |
| Continuous Drain Current Id | :74A |
| Drain Source Voltage Vds | :100V |
| On Resistance Rds(on) | :0.0097ohm |
| Rds(on) Test Voltage Vgs | :10V |
| Threshold Voltage Vgs | :2.5V |
| 功耗 | :170W |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :175°C |
| Transistor Case Style | :TO-220 |
| No. of Pins | :3 |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (16-Dec-2013) |
| 工作温度范围 | :-55°C to +175°C |
| Pulse Current Idm | :296A |
| Weight (kg) | 0.00195 |
| Tariff No. | 85412900 |
