fairchild semiconductor

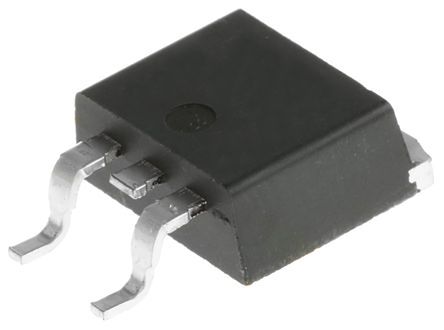

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3D2PAK |
| 通道模式 | Enhancement |
| 最大漏源电压 | 40 V |
| 最大连续漏极电流 | 70 A |
| RDS -于 | 9@10V mOhm |
| 最大门源电压 | ±20 V |
| 典型导通延迟时间 | 10 ns |
| 典型上升时间 | 19 ns |
| 典型关闭延迟时间 | 36 ns |
| 典型下降时间 | 16 ns |
| 工作温度 | -55 to 175 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 最大门源电压 | ±20 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 175 |
| 标准包装名称 | D2PAK |
| 最低工作温度 | -55 |
| 渠道类型 | N |
| 封装 | Tape and Reel |
| Maximum Drain Source Resistance | 9@10V |
| 最大漏源电压 | 40 |
| 每个芯片的元件数 | 1 |
| 供应商封装形式 | D2PAK |
| 最大功率耗散 | 92000 |
| 最大连续漏极电流 | 70 |
| 引脚数 | 3 |
| 铅形状 | Gull-wing |
| FET特点 | Logic Level Gate |
| 安装类型 | Surface Mount |
| 电流 - 连续漏极（Id ） @ 25 °C | 70A (Tc) |
| 的Vgs（th ） （最大）@ Id | 4V @ 250µA |
| 漏极至源极电压（Vdss） | 40V |
| 供应商设备封装 | D²PAK |
| 开态Rds（最大）@ Id ，V GS | 9 mOhm @ 70A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 92W |
| 输入电容（Ciss ） @ VDS | 3805pF @ 25V |
| 其他名称 | FDB8445TR |
| 闸电荷（Qg ） @ VGS | 62nC @ 10V |
| 封装/外壳 | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| RoHS指令 | Lead free / RoHS Compliant |
| 漏极电流（最大值） | 70 A |
| 频率（最大） | Not Required MHz |
| 栅源电压（最大值） | �20 V |
| 输出功率（最大） | Not Required W |
| 功率耗散 | 92 W |
| 噪声系数 | Not Required dB |
| 漏源导通电阻 | 0.009 ohm |
| 工作温度范围 | -55C to 175C |
| 包装类型 | D2PAK |
| 极性 | N |
| 类型 | Power MOSFET |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 漏极效率 | Not Required % |
| 漏源导通电压 | 40 V |
| 功率增益 | Not Required dB |
| 弧度硬化 | No |
| 连续漏极电流 | 70 A |
| 晶体管极性 | :N Channel |
| Continuous Drain Current Id | :70A |
| Drain Source Voltage Vds | :40V |
| On Resistance Rds(on) | :0.0068ohm |
| Rds(on) Test Voltage Vgs | :10V |
| No. of Pins | :3 |
| Weight (kg) | 0 |
| Tariff No. | 85412900 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
