fairchild semiconductor

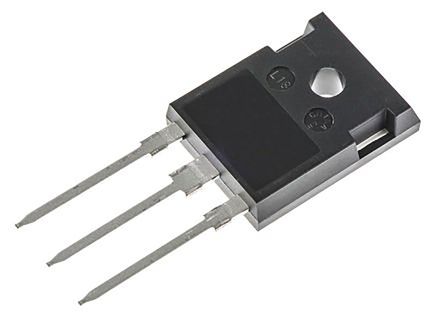

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-247 |
| 通道模式 | Enhancement |
| 最大漏源电压 | 600 V |
| 最大连续漏极电流 | 22 A |
| RDS -于 | 165@10V mOhm |
| 最大门源电压 | ±30 V |
| 典型导通延迟时间 | 16.9 ns |
| 典型上升时间 | 16.7 ns |
| 典型关闭延迟时间 | 49 ns |
| 典型下降时间 | 4 ns |
| 工作温度 | -55 to 150 °C |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 最大门源电压 | ±30 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 标准包装名称 | TO-247 |
| 最低工作温度 | -55 |
| 渠道类型 | N |
| 封装 | Rail |
| 最大漏源电阻 | 165@10V |
| 最大漏源电压 | 600 |
| 每个芯片的元件数 | 1 |
| 供应商封装形式 | TO-247 |
| 最大功率耗散 | 205000 |
| 最大连续漏极电流 | 22 |
| 引脚数 | 3 |
| 铅形状 | Through Hole |
| FET特点 | Standard |
| 安装类型 | Through Hole |
| 电流 - 连续漏极（Id ） @ 25 °C | 22A (Tc) |
| 的Vgs（th ） （最大）@ Id | 4V @ 250µA |
| 漏极至源极电压（Vdss） | 600V |
| 供应商设备封装 | TO-247-3 |
| 开态Rds（最大）@ Id ，V GS | 165 mOhm @ 11A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 205W |
| 输入电容（Ciss ） @ VDS | 1950pF @ 100V |
| 闸电荷（Qg ） @ VGS | 45nC @ 10V |
| 封装/外壳 | TO-247-3 |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Power MOSFET |
| 配置 | Single |
| 外形尺寸 | 15.95 x 5.03 x 21mm |
| 身高 | 21mm |
| 长度 | 15.95mm |
| 最大漏源电阻 | 0.165 Ω |
| 最高工作温度 | +150 °C |
| 最大功率耗散 | 205 W |
| 最低工作温度 | -55 °C |
| 包装类型 | TO-247-3L |
| 典型栅极电荷@ VGS | 45 nC V @ 10 |
| 典型输入电容@ VDS | 1950 pF V @ 100 |
| 宽度 | 5.03mm |
| 工厂包装数量 | 150 |
| 晶体管极性 | N-Channel |
| 连续漏极电流 | 22 A |
| 系列 | FCH22N60N |
| 封装/外壳 | TO-247 |
| 单位重量 | 0.225401 oz |
| RDS（ON） | 140 mOhms |
| 功率耗散 | 205 W |
| 安装风格 | Through Hole |
| 正向跨导 - 闵 | 22 S |
| 栅极电荷Qg | 45 nC |
| 上升时间 | 16.7 ns |
| 漏源击穿电压 | 600 V |
| RoHS | RoHS Compliant |
| 下降时间 | 4 ns |
| Continuous Drain Current Id | :22A |
| Drain Source Voltage Vds | :600V |
| On Resistance Rds(on) | :0.14ohm |
| Rds(on) Test Voltage Vgs | :10V |
| Threshold Voltage Vgs | :3V |
| 功耗 | :205W |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :TO-247 |
| No. of Pins | :3 |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| 工作温度范围 | :-55°C to +150°C |
| Weight (kg) | 0.00542 |
| Tariff No. | 85412900 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
