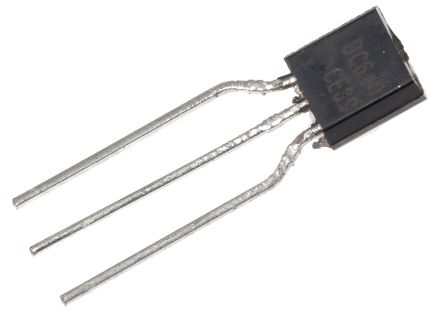

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-92 |
| 类型 | PNP |
| 引脚数 | 3 |
| 最大集电极发射极电压 | 80 V |
| 集电极最大直流电流 | 1 A |
| 最小直流电流增益 | 25@5mA@2V|40@150mA@2V|25@500mA@2V |
| 最大工作频率 | 100(Typ) MHz |
| 最大集电极发射极饱和电压 | 0.5@50mA@500mA V |
| 工作温度 | -65 to 150 °C |
| 最大功率耗散 | 1000 mW |
| 安装 | Through Hole |
| 标准包装 | Ammo Pack |
| 集电极最大直流电流 | 1 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 标准包装名称 | TO-92 |
| 最低工作温度 | -65 |
| Maximum Emitter Base Voltage | 5 |
| Maximum Transition Frequency | 100(Typ) |
| 封装 | Ammo |
| 每个芯片的元件数 | 1 |
| 最大功率耗散 | 1000 |
| 供应商封装形式 | TO-92 |
| 最大集电极发射极电压 | 80 |
| 铅形状 | Formed |
| 电流 - 集电极( Ic)(最大) | 1A |
| 晶体管类型 | PNP |
| 安装类型 | Through Hole |
| 频率 - 转换 | 100MHz |
| 下的Vce饱和度(最大) Ib,Ic条件 | 500mV @ 50mA, 500mA |
| 电压 - 集电极发射极击穿(最大) | 80V |
| 供应商设备封装 | TO-92-3 |
| 功率 - 最大 | 1W |
| 封装/外壳 | TO-226-3, TO-92-3 (TO-226AA) Formed Leads |
| 直流电流增益( hFE)(最小值) Ic,Vce时 | 40 @ 150mA, 2V |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | BC640TACT |
| 类别 | Switching and Amplifier |
| 配置 | Single |
| 外形尺寸 | 4.58 x 3.86 x 4.58mm |
| 身高 | 4.58mm |
| 长度 | 4.58mm |
| 最大集电极基极电压 | 100 V |
| 最大基地发射极电压 | -5 V |
| 最高工作温度 | +150 °C |
| 包装类型 | TO-92 |
| 宽度 | 3.86mm |
| 工厂包装数量 | 2000 |
| 晶体管极性 | PNP |
| 发射极 - 基极电压VEBO | - 5 V |
| 零件号别名 | BC640TA_NL |
| 安装风格 | Through Hole |
| 产品种类 | Transistors Bipolar - BJT |
| 直流集电极/增益hfe最小值 | 40 |
| 直流电流增益hFE最大值 | 160 |
| 单位重量 | 0.006279 oz |
| 集电极 - 发射极最大电压VCEO | - 80 V |
| 集电极 - 发射极饱和电压 | - 0.5 V |
| RoHS | RoHS Compliant |
| 连续集电极电流 | - 1 A |
| 增益带宽产品fT | 100 MHz |
| 系列 | BC640 |
| 集电极 - 基极电压VCBO | - 100 V |
| 最低工作温度 | - 65 C |
| 集电极电流( DC)(最大值) | 1 A |
| 集电极 - 发射极电压 | 80 V |
| 发射极 - 基极电压 | 5 V |
| 频率 | 100 MHz |
| 功率耗散 | 1 W |
| 工作温度范围 | -65C to 150C |
| 元件数 | 1 |
| 直流电流增益(最小值) | 25 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 直流电流增益 | 25 |
| 集电极电流(DC ) | 1 A |
| 最高工作频率 | 100 MHz |
| 最大直流集电极电流 | 1 A |
| 长度 | 4.58mm |
| 最高工作温度 | +150 °C |
| 晶体管类型 | PNP |
| 安装类型 | 通孔 |
| 高度 | 4.58mm |
| 最大功率耗散 | 1 W |
| 宽度 | 3.86mm |
| 封装类型 | TO-92 |
| 最大集电极-发射极电压 | 100 V |
| 引脚数目 | 3 |
| 最小直流电流增益 | 25 |
| 尺寸 | 4.58 x 3.86 x 4.58mm |
| 晶体管配置 | 单 |
| 最大发射极-基极电压 | -5 V |
| 最大集电极-发射极饱和电压 | -0.5 V |
| 每片芯片元件数目 | 1 |
| 最大集电极-基极电压 | 100 V |
| Pd - Power Dissipation | 1 W |
| 品牌 | Fairchild Semiconductor |
