on semiconductor

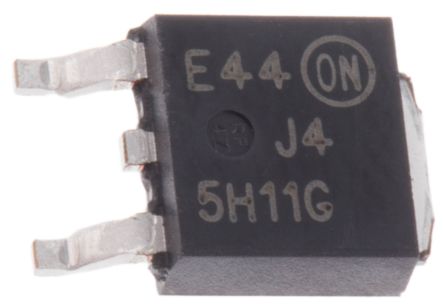

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3DPAK |
| 类型 | PNP |
| 引脚数 | 3 |
| 最大集电极发射极电压 | 80 V |
| 集电极最大直流电流 | 8 A |
| 最小直流电流增益 | 60@2A@1V|40@4A@1V |
| 最大工作频率 | 90(Typ) MHz |
| 最大集电极发射极饱和电压 | 1@0.4A@8A V |
| 工作温度 | -55 to 150 °C |
| 最大功率耗散 | 1750 mW |
| 安装 | Surface Mount |
| 标准包装 | Rail / Tube |
| 集电极最大直流电流 | 8 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 标准包装名称 | DPAK |
| 最低工作温度 | -55 |
| Maximum Emitter Base Voltage | 5 |
| Maximum Transition Frequency | 90(Typ) |
| 封装 | Rail |
| 每个芯片的元件数 | 1 |
| 最大功率耗散 | 1750 |
| 供应商封装形式 | DPAK |
| 最大集电极发射极电压 | 80 |
| 铅形状 | Gull-wing |
| 电流 - 集电极（ Ic）（最大） | 8A |
| 晶体管类型 | PNP |
| 安装类型 | Surface Mount |
| 频率 - 转换 | 90MHz |
| 下的Vce饱和度（最大） Ib，Ic条件 | 1V @ 400mA, 8A |
| 电流 - 集电极截止（最大） | 1µA |
| 电压 - 集电极发射极击穿（最大） | 80V |
| 供应商设备封装 | DPAK-3 |
| 功率 - 最大 | 1.75W |
| 封装/外壳 | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| 直流电流增益（ hFE）（最小值） Ic，Vce时 | 40 @ 4A, 1V |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Bipolar Power |
| 配置 | Single |
| 外形尺寸 | 2.38 x 6.73 x 6.22mm |
| 身高 | 2.38mm |
| 长度 | 6.73mm |
| 最大的基射极饱和电压 | 1.5 V |
| 最大基地发射极电压 | 5 V |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -55 °C |
| 包装类型 | DPAK |
| 宽度 | 6.22mm |
| 工厂包装数量 | 75 |
| 集电极 - 发射极饱和电压 | 1 V |
| 产品种类 | Transistors Bipolar - BJT |
| 晶体管极性 | PNP |
| 发射极 - 基极电压VEBO | 5 V |
| 直流集电极/增益hfe最小值 | 60 at 2 A at 1 V |
| 增益带宽产品fT | 90 MHz |
| 集电极 - 发射极最大电压VCEO | 80 V |
| 安装风格 | SMD/SMT |
| 集电极 - 基极电压VCBO | 5 V |
| RoHS | RoHS Compliant |
| 连续集电极电流 | 8 A |
| 集电极电流（ DC）（最大值） | 8 A |
| 集电极 - 发射极电压 | 80 V |
| 发射极 - 基极电压 | 5 V |
| 频率（最大） | 90 MHz |
| 功率耗散 | 1.75 W |
| 工作温度范围 | -55C to 150C |
| 元件数 | 1 |
| 直流电流增益（最小值） | 60 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 频率 | 90 MHz |
| 集电极电流（DC ） | 8 A |
| 直流电流增益 | 60 |
| Collector Emitter Voltage V(br)ceo | :80V |
| 功耗 | :1.75W |
| DC Collector Current | :8A |
| DC Current Gain hFE | :60 |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :TO-252 |
| No. of Pins | :3 |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (20-Jun-2013) |
| Collector Emitter Voltage Vces | :-1V |
| 连续集电极电流Ic最大 | :8A |
| Current Ic Continuous a Max | :8A |
| Current Ic hFE | :4A |
| 外部深度 | :10.28mm |
| External Length / Height | :2.38mm |
| 外宽 | :6.73mm |
| Full Power Rating Temperature | :25°C |
| Gain Bandwidth ft Typ | :40MHz |
| Hfe Min | :40 |
| No. of Transistors | :1 |
| Power Dissipation Ptot Max | :20W |
| SMD Marking | :MJD45H11 |
| Voltage Vcbo | :10VDC |
| Weight (kg) | 0.0004 |
| Tariff No. | 85412900 |
| Current,Collector | 8A |
| Current,Gain | 40 |
| PackageType | DPAK |
| 极性 | PNP |
| PowerDissipation | 20W |
| PrimaryType | Si |
| Resistance,Thermal,JunctiontoCase | 6.25°C/W |
| Voltage,Breakdown,CollectortoEmitter | 80V |
| Voltage,CollectortoEmitter | 80V |
| Voltage,CollectortoEmitter,Saturation | 1V |
| Voltage,EmittertoBase | 5V |
| 案例 | TO252 |
| Transistor type | PNP |
| 功率 | 20W |
| 极化 | bipolar |
| Multiplicity | 1 |
| Collector-emitter voltage | 80V |
| Gross weight | 0.65 g |
| Collector current | 8A |
| Collective package [pcs] | 600 |
| spg | 600 |
