molex

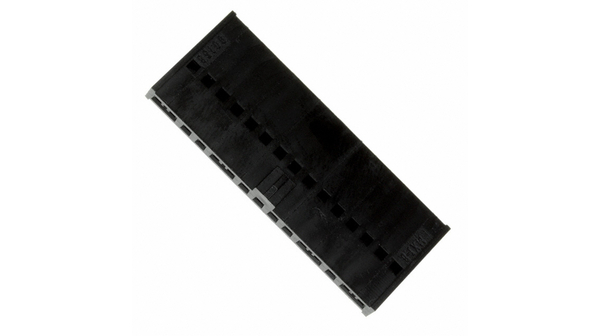

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Housing |
| 间距 | 2.54 mm |
| 触点数 | 15 |
| 行数 | 1 |
| 性别 | RCP |
| 身体上的取向 | Straight |
| 标准包装 | Bulk |
| 封装 | Bulk |
| 安装类型 | Free Hanging (In-Line) |
| 颜色 | Black |
| 连接器类型 | Receptacle |
| 位置数 | 15 |
| 注 | Contacts Not Provided |
| 紧固型 | Locking Ramp |
| 触点类型 | Female Socket |
| 接触端子 | Crimp |
| RoHS指令 | Lead free / RoHS Compliant |
| CAD绘图 | 3D CAD Model |
| 深度 | 15.24mm |
| 适用于 | C-Grid III Connector |
| 外壳材料 | PPO |
| 长度 | 39.16mm |
| 系列 | 90156 |
| 宽度 | 5.35mm |
| 工厂包装数量 | 1750 |
| 产品种类 | Headers & Wire Housings |
| 额定电流 | 3 A |
| 端接类型 | Crimp |
| 联系人性别 | Socket (Female) |
| 安装风格 | Wire |
| 位置/触点数 | 15 |
| 商品名 | C-GRID |
| 零件号别名 | 0901560155 |
| 产品类型 | Receptacles / Sockets - Housings |
| RoHS | RoHS Compliant |
| 产品范围 | :MOLEX - C-Grid III 90156 Series |
| No. of Contacts | :15 |
| No. of Rows | :1 |
| 节距 | :2.54mm |
| 触点电镀 | :- |
| 触点材料 | :- |
| Approval Bodies | :CSA, UL |
| Connector Mounting Orientation | :PC Board |
| 接触电阻 | :20mohm |
| 绝缘电阻 | :5000Mohm |
| 材质 | :Polyphenylene Oxide UL94V-1 |
| Operating Temperature Max | :105°C |
| Operating Temperature Min | :-55°C |
| 端接方式 | :Crimp |
| Voltage Rating V AC | :350V |
| Weight (kg) | 0.002 |
| Tariff No. | 85369010 |
