murata power solutions

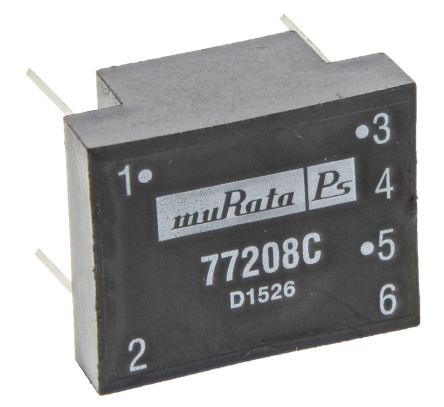

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 匝数比 | 1:1:1 |
| 原边电感 | 16300 uH |
| 最大DCR初级侧 | 3.6 Ohm |
| 最大的初级漏感 | 40 uH |
| 安装 | Through Hole |
| 标准包装 | Bulk |
| 单位包 | 25 |
| 最小起订量 | 25 |
| 子类别 | Pulse Transformer |
| 封装 | Tube |
| 交货期 | 84 Days |
| 安装风格 | SMD/SMT |
| 产品 | Pulse Transformers |
| 产品种类 | Pulse Transformers |
| 身高 | 12.3 mm |
| 宽度 | 20.3 mm |
| 长度 | 25.4 mm |
| RoHS | RoHS Compliant By Exemption |
| 电感 | :16.3mH |
| 直流电阻 | :3.6ohm |
| ET Constant | :482V/µs |
| 隔离电压 | :2.5kV |
| SVHC | :No SVHC (20-Jun-2013) |
| 电容 | :40pF |
| External Length / Height | :13.0mm |
| 可燃性等级 | :UL94V-0 |
| 漏感 | :40µH |
| 安装类型 | :PCB |
| 初级电感 | :16.3mH |
| 初级线圈电阻 | :3.6ohm |
| Proof Voltage PK | :3.5kV |
| 次级线圈电阻 | :3.1ohm |
| 变压器类型 | :Pulse |
| Winding Resistance Max | :4.2ohm |
| 工作电压 | :600V |
| Weight (kg) | 0.1 |
| Tariff No. | 85043180 |
| RoHS指令 | RoHS Compliant Part |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
