murata power solutions

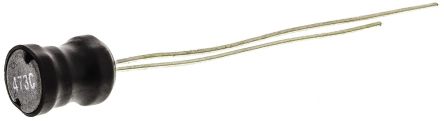

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | General Purpose |
| 电感 | 47 uH |
| 容差 | 10 % |
| 产品长度 | 7.7 mm |
| 最大直流电流 | 770 mA |
| 引线类型 | Radial |
| 产品高度 | 10.5 mm |
| 最大直流电阻 | 220 mOhm |
| 工作温度 | -25 to 70 °C |
| 最小质量系数 | 50(Typ)@500KHz |
| 标准包装 | Bulk |
| 最大直流电阻 | 220m |
| 产品长度 | 7.7 |
| 欧盟RoHS指令 | Compliant |
| Minimum Self Resonant Frequency | 10.9M(Typ) |
| 最大直流电流 | 770m |
| Lead Pitch | 3 |
| 产品高度 | 10.5 |
| 封装 | Bag |
| 技术 | Wirewound |
| 测试频率 | 1K |
| 最高工作温度 | 70 |
| 最低工作温度 | -25 |
| 匹配代码 | INDR47U10% |
| 重量 | 1.3gr |
| 直径 | 7.2mm |
| 单位包 | 100 |
| 安装 | THT |
| 最小起订量 | 100 |
| 间距 | 3mm |
| SFR | 10.9MHz |
| T（A ）分 | -25°C |
| 电流I | 770mA |
| 测试频率 | 0.001MHz |
| 无铅Defin | RoHS-conform |
| T（A ）最大 | 70°C |
| 标准的提前期 | 15 weeks |
| 汽车 | NO |
| 身高 | 8.5mm |
| 直流电阻 | 0.22Ohm |
| 卖备选方案 | 22R473 |
| 子类别 | Inductor Leaded |
| 交货期 | 84 Days |
| 额定电流 | 770mA |
| 直流电阻（DCR ） | 220 mOhm Max |
| 高度 - 座高（最大） | 0.355" (9.00mm) |
| 频率 - 自谐振 | 10.9MHz |
| 屏蔽 | Unshielded |
| 尺寸/尺寸 | 0.283" Dia (7.20mm) |
| 安装类型 | Through Hole |
| Q因子@频率 | 50 @ 500kHz |
| 频率 - 测试 | 1kHz |
| 其他名称 | 811-1293 |
| 封装/外壳 | Radial |
| RoHS指令 | Lead free / RoHS Compliant |
| 引线间距 | 3mm |
| 长度 | 7.7mm |
| 最高工作温度 | +70°C |
| 最大的自谐振频率 | 10.9MHz |
| 最低工作温度 | -25°C |
| 表壳直径 | 7.2 mm |
| 产品 | Inductors |
| 产品种类 | Fixed Inductors |
| 外形尺寸 | 7.2 mm Dia. x 8.5 mm L |
| 工作温度范围 | - 25 C to + 70 C |
| 引线间距 | 3 mm |
| 端接类型 | Radial |
| 自谐振频率 | 10.9 MHz |
| 表壳长度 | 8.5 mm |
| 测试频率 | 500 kHz |
| 最小Q | 50 |
| 系列 | 2200R |
| 工厂包装数量 | 100 |
| RoHS | RoHS Compliant |
| 产品范围 | :MURATA - 2200R Series |
| Inductance Tolerance | :± 10% |
| DC Resistance Max | :0.22ohm |
| RMS Current (Irms) | :770mA |
| Case Dimensions | :7.2mm x 8.5mm |
| SVHC | :No SVHC (20-Jun-2013) |
| 主体直径 | :7.2mm |
| 芯材 | :Ferrite |
| DC Current Rating | :770mA |
| External Length / Height | :11mm |
| Inductor Case Style | :Radial Leaded |
| 电感类型 | :Power Inductor |
| 引线直径 | :0.6mm |
| 引线长度 | :35mm |
| No. of Pins | :2 |
| Q Factor | :160 |
| Q Test Frequency | :500MHz |
| 谐振频率 | :10.9MHz |
| Self Resonant Frequency Min | :12.8MHz |
| Weight (kg) | 0.002 |
| Tariff No. | 85045095 |
