murata power solutions

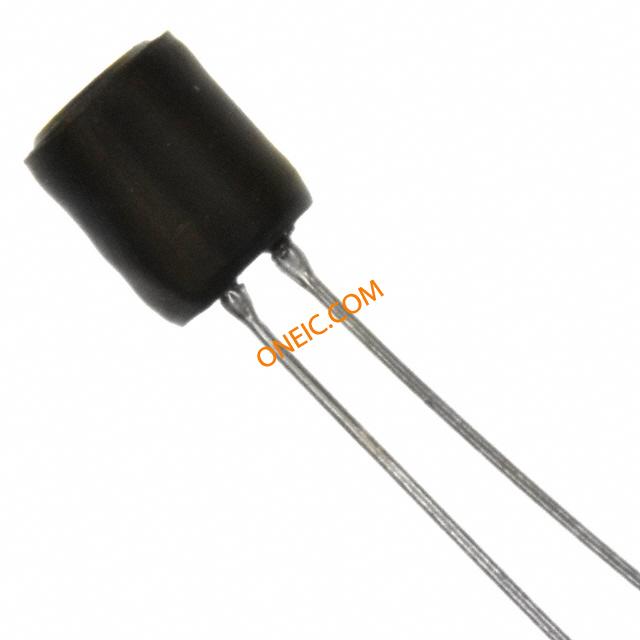

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 电感 | 220 uH |
| 容差 | 10 % |
| 产品长度 | 7.2 mm |
| 最大直流电流 | 430 mA |
| 引线类型 | Radial |
| 产品高度 | 10.5 mm |
| 最大直流电阻 | 830 mOhm |
| 工作温度 | -25 to 70 °C |
| 最小质量系数 | 90@100KHz |
| 标准包装 | Bulk |
| 产品种类 | Fixed Inductors |
| RoHS | RoHS Compliant |
| 工作温度范围 | - 25 C to + 70 C |
| 自谐振频率 | 4.4 MHz |
| 最小Q | 100 |

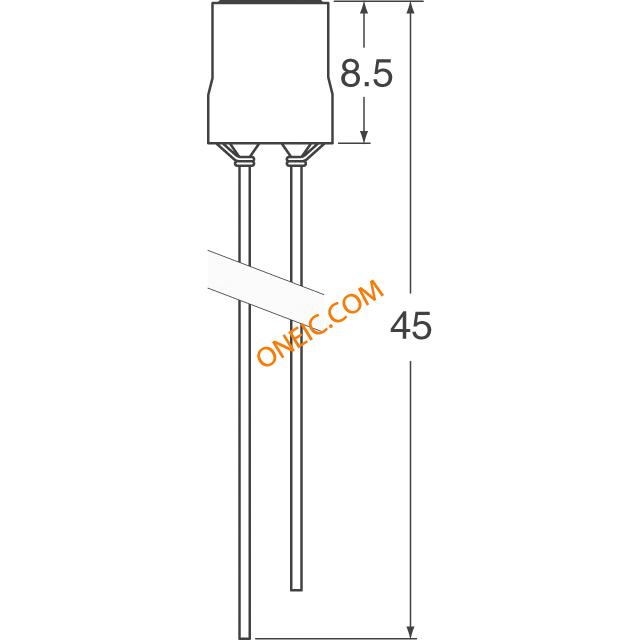

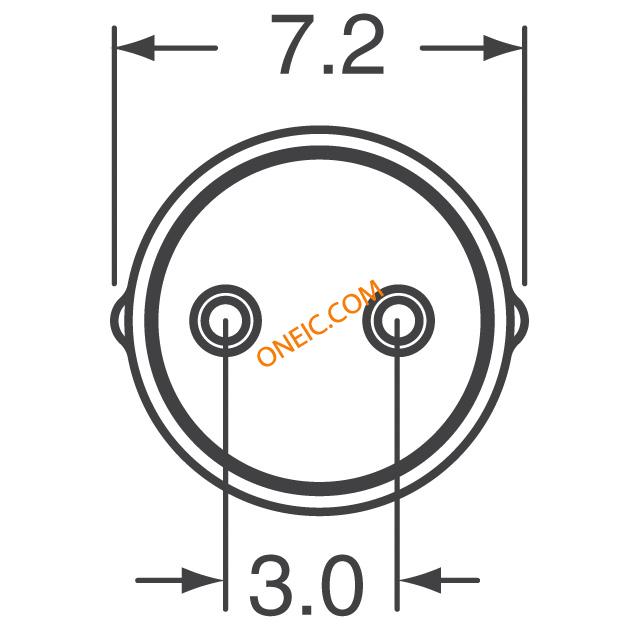

| 外形尺寸 | 7.2 mm Dia. x 8.5 mm L x 8.5 mm H |
| 端接类型 | Radial |
| 表壳直径 | 7.2 mm |
| 表壳厚度 | 8.5 mm |
| 表壳长度 | 8.5 mm |
| 引线间距 | 3 mm |
| 封装 | Bulk |
| 产品 | Inductors |
| 系列 | 2200R |
| 工厂包装数量 | 100 |
| 测试频率 | 100 kHz |
| 类型 | Radial Lead Inductors |
| 最大直流电阻 | 830m |
| 产品长度 | 7.7 |
| 欧盟RoHS指令 | Compliant |
| Minimum Self Resonant Frequency | 4.4M(Typ) |
| 最大直流电流 | 430m |
| Lead Pitch | 3 |
| 产品高度 | 10.5 |
| 技术 | Wirewound |
| 测试频率 | 1K |
| 最高工作温度 | 70 |
| 最低工作温度 | -25 |
| 卖备选方案 | 22R224 |
| 子类别 | Inductor Leaded |
| 交货期 | 84 Days |
| 额定电流 | 430mA |
| 直流电阻（DCR ） | 830 mOhm Max |
| 高度 - 座高（最大） | 0.355" (9.00mm) |
| 频率 - 自谐振 | 4.4MHz |
| 屏蔽 | Unshielded |
| 尺寸/尺寸 | 0.283" Dia (7.20mm) |
| 安装类型 | Through Hole |
| Q因子@频率 | 100 @ 100kHz |
| 频率 - 测试 | 1kHz |
| 其他名称 | 811-1300 |
| 封装/外壳 | Radial |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作温度范围 | -25C to 70C |
| 弧度硬化 | No |
| 故障率 | Not Required |
| 公差（ +或 - ） | 10% |
| 阻抗 | Not Required ohm |
| 军用标准 | Not Required |
| 产品长度（mm ） | 7.7 mm |
| 产品高度（mm ） | 10.5 mm |
| 品质因数 | 100 |
| 直流电流 | 430 mA |
| 直流电阻 | 0.83 ohm |
| 产品直径（mm ） | Not Required mm |
| 产品范围 | :MURATA - 2200R Series |
| Inductance Tolerance | :± 10% |
| DC Resistance Max | :0.83ohm |
| RMS Current (Irms) | :430mA |
| Case Dimensions | :7.2mm x 8.5mm |
| SVHC | :No SVHC (20-Jun-2013) |
| 主体直径 | :7.2mm |
| 芯材 | :Ferrite |
| DC Current Rating | :430mA |
| External Length / Height | :11mm |
| Inductor Case Style | :Radial Leaded |
| 电感类型 | :Power Inductor |
| 引线直径 | :0.6mm |
| 引线长度 | :35mm |
| No. of Pins | :2 |
| Q Factor | :150 |
| Q Test Frequency | :100MHz |
| 谐振频率 | :5.4MHz |
| Self Resonant Frequency Min | :3.7MHz |
| Weight (kg) | 0.002 |
| Tariff No. | 85045020 |
