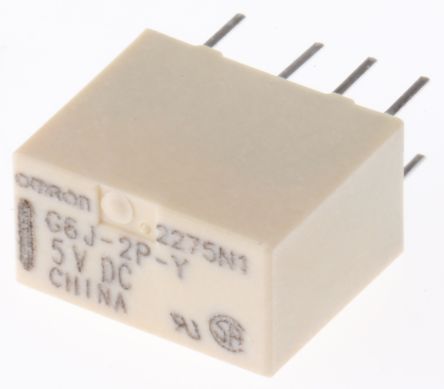

Omron Electronics
所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Low Signal Relays - PCB |
| RoHS | RoHS Compliant |
| 触点形式 | 2 Form C (DPDT-BM) |
| 触点额定电流 | 1 A |
| 线圈电压 | 5 VDC |
| 最大开关电流 | 1 A |
| 线圈电流 | 28.9 mA |
| 线圈类型 | Non-Latching |
| 功耗 | 140 mW |
| 端接类型 | Solder Pin |
| 联系额定值 | 0.3 A at 125 VAC, 1 A at 30 VDC |
| 封装 | Tube |
| 系列 | G6J |
| 工厂包装数量 | 50 |
| 零件号别名 | 649457 G6J-2P-YDC5 |
| 继电器结构 | Non-Latching |
| 线圈抑制二极管 | No |
| 安装 | Through Hole |
| 最大额定电流 | 1 |
| 最大直流额定电压 | 110 |
| 最小压差电压 | 0.5VDC |
| 类型 | Ultra-Compact and Slim Relay |
| 线圈电流 | 28.9 |
| 触点形式 | DPDT |
| 推到测试按钮 | No |
| 包装类型 | DIP |
| 最低工作温度 | -40 |
| 产品长度 | 10.6 |
| 最高工作温度 | 85 |
| 最大额定功率 | 30W|37.5VA |
| 欧盟RoHS指令 | Compliant |
| 线圈电阻 | 173.1 |
| 操作时间 | 3 |
| DC Coil Voltage | 5 |
| 产品厚度 | 5.7 |
| 端子数 | 8 |
| 最大交流电压额定值 | 125 |
| 产品高度 | 9 |
| 密封 | Sealed |
| 最大吸合电压 | 3.75VDC |
| LED指示灯 | No |
| 触点材料 | Silver/Gold Clad |
| 开启电压（最大值） | 3.75 VDC |
| 关闭电压（最小值） | 0.5 VDC |
| 线圈功率 | 140 mW |
| 继电器类型 | Telecom |
| 切换电压 | 125VAC, 110VDC - Max |
| 释放时间 | 3ms |
| 工作温度 | -40°C ~ 85°C |
| 操作时间 | 3ms |
| 触点额定值（电流） | 1A |
| 标准包装 | 50 |
| 安装类型 | Through Hole |
| 线圈电阻 | 173.1 Ohms |
| RoHS指令 | Lead free / RoHS Compliant |
| 应用 | Compact |
| 联系配置 | DPDT |
| 深度 | 5.7mm |
| 身高 | 9mm |
| 长度 | 10.6mm |
| 最高工作温度 | +85°C |
| 最大开关电源AC | 37.5 VA |
| 最大开关电源DC | 30 W |
| 最低工作温度 | -40°C |
| 终端类型 | Through Hole |
| Contact Current Max | :1A |
| Contact Voltage AC Nom | :125V |
| Contact Voltage DC Nom | :110V |
| Coil Voltage VDC Nom | :5V |
| Coil Power Cont | :140mW |
| Relay Mounting | :Through Hole |
| 外部高度 | :9mm |
| 外宽 | :10.6mm |
| 外部深度 | :5.7mm |
| SVHC | :No SVHC (20-Jun-2013) |
| Contact Current AC Max | :300mA |
| Contact Current DC Max | :1A |
| Contact Voltage AC Max | :125V |
| Contact Voltage DC Max | :30V |
| External Length / Height | :9mm |
| No. of Poles | :2 |
| Nom Operating Power | :140mW |
| Weight (kg) | 0.08 |
| Tariff No. | 85364110 |
