Omron Electronics

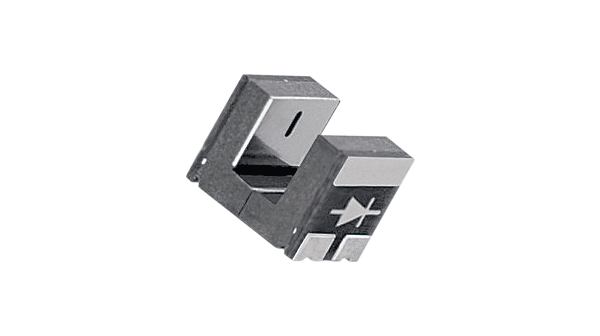

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Optical Switches, Transmissive, Phototransistor Output |
| RoHS | RoHS Compliant |
| 输出设备 | Phototransistor |
| 槽宽 | 3 mm |
| 光圈宽度为0.5mm | 0.5 mm |
| 集电极 - 发射极最大电压VCEO | 20 V |
| 最大集电极电流 | 20 mA |
| 安装风格 | Through Hole |
| 最高工作温度 | + 85 C |
| 最低工作温度 | - 30 C |
| 封装 | Reel |
| 下降时间 | 10 us |
| 功率耗散 | 75 mW |
| 上升时间 | 10 us |
| 感应距离为5mm | 3 mm |
| 检测方法 | Transmissive, Slotted |
| 工厂包装数量 | 1000 |
| 波长 | 940 nm |
| 零件号别名 | 1461616 367412 EESX1109NC |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 最大集电极电流 | 20 |
| Gap Width | 3 |
| Slit Width | 0.5 |
| 每个芯片的通道数 | 1 |
| Maximum Reverse Voltage | 5 |
| 最大下降时间 | 10000(Typ) |
| Maximum Forward Current | 25 |
| 最大集电极发射极电压 | 20 |
| 最大功率耗散 | 75 |
| 最低工作温度 | -30 |
| 类型 | Transmissive |
| 引脚数 | 4 |
| 最大上升时间 | 10000(Typ) |
| 工业别名 | EE-SX1109 |
| 子类别 | Photointerrupter |
| 交货期 | 20 Days |
| 电流 - 集电极（ Ic）（最大） | 20mA |
| 安装类型 | Surface Mount |
| 标准包装 | 1,000 |
| 电压 - 集电极发射极击穿（最大） | 20V |
| 工作温度 | -30°C ~ 85°C |
| 响应时间 | 10µs, 10µs |
| 电流 - DC正向（If ） | 25mA |
| 封装/外壳 | 4-SMD |
| 输出配置 | Phototransistor |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | OR638DKR |
| 系列 | EE-SX1109 |
| SVHC | :No SVHC (20-Jun-2013) |
| 输入电流 | :5mA |
| No. of Channels | :1 |
| No. of Pins | :4 |
| Operating Temperature Max | :85°C |
| Operating Temperature Min | :-30°C |
| 工作温度范围 | :-30°C to +85°C |
| Opto Case Style | :SMD |
| Optocoupler Output Type | :Phototransistor |
| 输出电压 | :20V |
| Output Voltage Max | :10V |
| Weight (kg) | 0.4 |
| Tariff No. | 85423990 |
| BodyStyle | Rectangular |
| Brand/Series | SX1 |
| Current,Switching | 20mA |
| 外形尺寸 | 6mmLx4mmWx5mmH |
| 功能 | Vane |
| LightSource | RedLED |
| MountingType | PCB |
| 输出 | NPN |
| PrimaryType | Photoelectric |
| SensingMode | Transmissive |
| 标准 | RoHSCompliant |
| 技术 | Photoelectric |
| Temperature,Operating | -30to+85°C |
| 端子 | Solder |
| Voltage,Supply | 1.3V |
| Voltage,Switching | 20V |
| Sensor type | photoelectric |
| Operation modes | DARK-ON |
| Multiplicity | 1 |
| Operation mode | through-beam (with slot) |
| Gross weight | 0.46 g |
| Range | 3mm |
| Operating temperature | -30...85°C |
| 安装 | SMT |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
