Honeywell

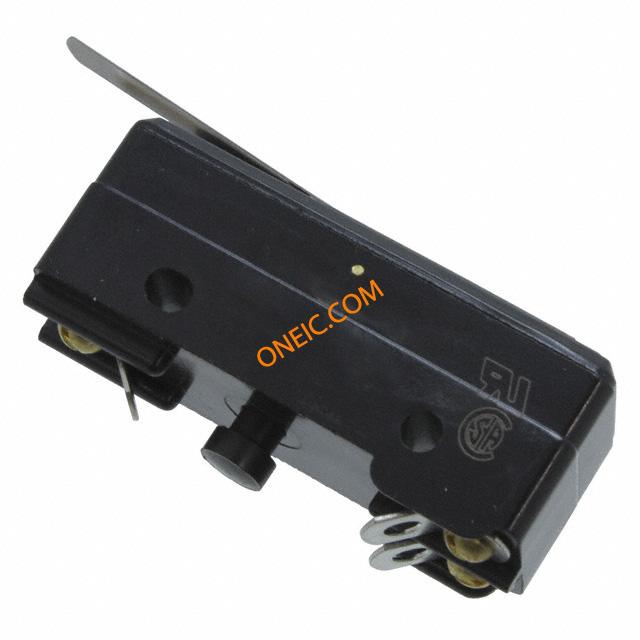

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| RoHS | RoHS Compliant |
| 端接类型 | Quick Connect |
| 系列 | BZ |
| 类型 | Basic |
| 执行器风格 | Leaf Lever |
| 产品长度 | 61.54 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 最大直流额定电压 | 250 |
| 产品厚度 | 17.45 |
| 安装 | Screw Mount |
| 交换机配置 | N.O./N.C. |
| 产品高度 | 30.15 |
| 最大额定功率 | 372.85 |
| 极掷配置 | SPDT |
| 基地/外壳材料 | N/A/General Purpose Phenolic |
| Maximum AC Voltage Rating | 480 |
| 操作力 | 0.83 |
| 终端类型 | Solder |
| 最低工作温度 | -55 |
| 最大额定电流 | 15@480VAC |
| 执行器材质 | Steel/N/A |
| 触点材料 | Silver |
| 封装 | Bulk |
| Differential Travel | 0.030" (0.8mm) |
| 开关功能 | On-On |
| 额定电流 | 15A (AC) |
| 操作力，扭矩 | 85gf |
| 安装类型 | Chassis Mount |
| 额定电压 - AC | 125V |
| 工作职位 | 0.689" (17.5mm) |
| 超程 | 0.060" (1.5mm) |
| 工作温度 | -55°C ~ 85°C |
| 执行器类型 | Lever, Leaf |
| 标准包装 | 5 |
| 防护等级 | * |
| 释放力 | 14gf |
| 机械寿命 | 20,000,000 Cycles |
| 电路 | SPDT |
| 产品特点 | Reset Plunger on Bottom |
| RoHS指令 | Lead free / RoHS Compliant |
| 操作力 | 0.5 N |
| 开关类型 | MICRO SWITCH⢠Standard 25,4 mm H x 17,8 mm W x 50,8 mm L [1.0 in H x 0.7 in W x 2.0 in L] |
| 密封 | No |
| 额定电流 | 15 A |
| 电路 | SPDT |
| 执行器 | Flexible Leaf |
| 端子 | Solder |
| 工作温度 | -55 °C to 85 °C [-67 °F to 185 °F] |
| 电压 | 250 Vac |
| 促动器长度 | 49,49 mm [1.95 in] |
| 触点类型 | Silver |
| 操作力（OF） | 0,83 N [3.0 oz] max. |
| 超程（ OT ） | 1,57 mm [.062 in] min.; 0,38 mm [.015 in] min. reset |
| 动作位置（ OP ） | 17,48 mm [.688 in]; 7,14 mm [.281 in] reset |
| 材质 | Plastic |
| 外壳材料 | General Purpose Phenolic |
| 代理审批和标准 | UL, CSA, ENEC |
| 安装螺丝尺寸 | 3,53 mm [0.139 in] |
| 安装中心 | 25,4 mm [1 in] |
| 紧固扭矩 | 0,33 N m [3.0 in lb] |
| 重量 | 24,94 g to 34,01 g [0.055 lb to 0.075 lb] |
| 包装高度 | 24,1 mm [0.95 in] |
| 包装宽度 | 17,5 mm [0.69 in] |
| 包装长度 | 49,3 mm [1.94 in] |
| 推荐 | Manual Reset. Solder terminals |
| UNSPSC代码 | 39122209 |
| UNSPSC商品 | 39122209 Snap switches |
| 系列名称 | BZ/BA/WA/YZ |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
