Honeywell / Microswitch

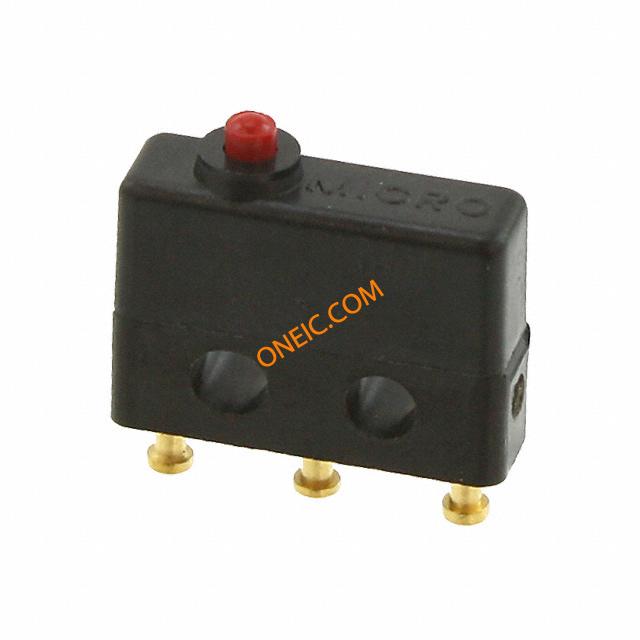

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 执行器风格 | Plunger |
| 产品长度 | 12.7 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 最大直流额定电压 | 28 |
| 产品厚度 | 3.96 |
| 安装 | Screw Mount |
| 交换机配置 | N.O./N.C. |
| 产品高度 | 13.21 |
| 极掷配置 | SPDT |
| 基地/外壳材料 | N/A/(General Purpose Phenolic/Val... |
| 操作力 | 1.39 |
| 触点电镀 | Gold |
| 终端类型 | Solder |
| 最低工作温度 | -53 |
| 最大额定电流 | 1@28VDC |
| 执行器材质 | Plastic |
| 触点材料 | Gold Alloy |
| 封装 | Bulk |
| Differential Travel | 0.005" (0.13mm) |
| 开关功能 | On-Mom |
| 额定电流 | 1A (DC) |
| 操作力，扭矩 | 141.7gf |
| 安装类型 | Chassis Mount |
| 端接类型 | Solder Turret |
| 工作职位 | 0.320" (8.13mm) |
| 超程 | 0.004" (0.1mm) |
| 工作温度 | -53°C ~ 85°C |
| 执行器类型 | Round (Pin Plunger) |
| 标准包装 | 100 |
| 额定电压 - DC | 28V |
| 防护等级 | * |
| 预行程 | 0.020" (0.5mm) |
| 释放力 | 28gf |
| 电路 | SPDT |
| RoHS指令 | Lead free / RoHS Compliant |
| 电压额定值AC | 125 V |
| 操作力 | 0.5 N |
| 触点形式 | SPDT |
| 商品名 | Microswitch |
| 执行器 | Plunger, Pin |
| 零件号别名 | M8805/109-03 |
| RoHS | RoHS Compliant |
| 开关类型 | MICRO SWITCH⢠Subminiature 12,7 mm H x 6,35 mm W x 20,3 mm L [0.5 in H x 0.25 in W x 0.8 in L] |
| 密封 | No |
| 额定电流 | 1 A |
| 电路 | SPDT |
| 端子 | Solder |
| 工作温度 | -53 °C to 85 °C [-65 °F to 185 °F] |
| 电压 | 125 Vac |
| 触点类型 | Gold |
| 操作力（OF） | 1,39 N [5.0 oz] max. |
| 预行程（ PT ） | 0,5 mm [0.020 in] max. |
| 超程（ OT ） | 0,1 mm [0.004 in] min. |
| 差分旅游（ DT ） | 0,12 mm [0.005 in] max. |
| 动作位置（ OP ） | 8,13 mm ± 0.38 mm [0.320 in ±0.015 in] |
| 外壳材料 | General Purpose Phenolic/Valox 422 |
| MIL Spec Number | M8805/109-03 |
| 安装螺丝尺寸 | 22,1 mm [0.087 in] |
| 安装中心 | 4,83 mm [0.19 in] |
| 紧固扭矩 | 0,22 N m [2.0 in lb] |
| 重量 | 1,36 g [0.003 lb] |
| 包装高度 | 8,89 mm [0.35 in] |
| 包装宽度 | 3,96 mm [0.156 in] |
| 包装长度 | 12,7 mm [0.50 in] |
| 推荐 | MIL-PRF-8805 applications |
| 评论 | Turret type solder terminals, 3,96 mm [0.156 in] wide package. |
| UNSPSC代码 | 39122209 |
| UNSPSC商品 | 39122209 Snap switches |
| 系列名称 | SX Switches |
