Honeywell

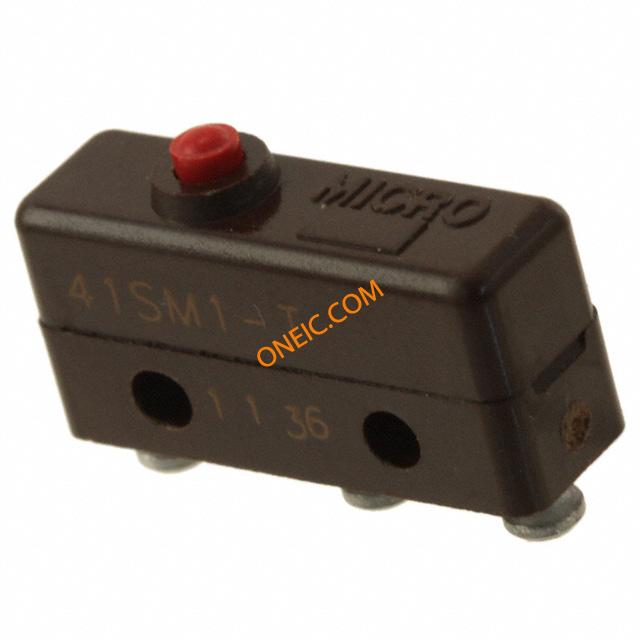

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Basic / Snap Action Switches |
| RoHS | In Transition |
| 触点形式 | SPDT |
| 执行器 | Plunger, Pin |
| 额定电流 | 11 A |
| 电压额定值AC | 250 V |
| 直流电额定电压 | 125 V |
| 操作力 | 0.83 N to 1.39 N |
| 端接类型 | Screw |
| 商品名 | Microswitch |
| 执行器风格 | Pin Plunger |
| 产品长度 | 19.8 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 产品厚度 | 6.4 |
| 安装 | Screw Mount |
| 交换机配置 | N.O./N.C. |
| 最大额定电流 | 11 |
| 基地/外壳材料 | Phenolic/N/A |
| 操作力 | 1.39 |
| 最低工作温度 | -54 |
| 产品高度 | 11.18 |
| 机械寿命 | 80000 |
| 终端类型 | Quick Connect|Solder |
| 触点材料 | Silver |
| 子类别 | Switch Snap Action |
| 交货期 | 42 Days |
| 封装 | Bulk |
| Differential Travel | 0.004" (0.1mm) |
| 开关功能 | On-Mom |
| 操作力，扭矩 | 141.7gf |
| 安装类型 | Chassis Mount |
| 额定电压 - AC | 250V |
| 工作职位 | 0.330" (8.4mm) |
| 超程 | 0.005" (0.13mm) |
| 工作温度 | -55°C ~ 125°C |
| 执行器类型 | Round (Pin Plunger) |
| 标准包装 | 20 |
| 额定电压 - DC | 30V |
| 预行程 | 0.030" (0.8mm) |
| 释放力 | 28gf |
| 机械寿命 | 80,000 Cycles |
| 电路 | SPDT |
| RoHS指令 | Lead free / RoHS Compliant |
| 开关类型 | MICRO SWITCH⢠Subminiature 12,7 mm H x 6,35 mm W x 20,3 mm L [0.5 in H x 0.25 in W x 0.8 in L] |
| 密封 | No |
| 额定电流 | 11 A |
| 电路 | SPDT |
| 端子 | Solder |
| 工作温度 | -55 °C to 125 °C [-67 °F to 257 °F] |
| 电压 | 250 Vac |
| 触点类型 | Silver |
| 操作力（OF） | 0,83 N to 1,39 N [3.0 oz to 5.0 oz] |
| 预行程（ PT ） | 0,76 mm [0.030 in] max. |
| 超程（ OT ） | 0,13 mm [0.005 in] min. |
| 差分旅游（ DT ） | 0,10 mm [0.004 in] max. |
| 动作位置（ OP ） | 8,38 mm ±0,38 mm [0.330 in ±0.015 in] |
| 外壳材料 | General Purpose Phenolic |
| 高温 | 204 °C [400 °F] |
| 代理审批和标准 | UL, CE, CSA, ENEC |
| 安装中心 | 9,65 mm [0.38 in] |
| 紧固扭矩 | 0,22 N m [2.0 in lb] |
| 重量 | 2,72 g [0.006 lb] |
| 包装高度 | 12,4 mm [0.49 in] |
| 包装宽度 | 6,35 mm [0.25 in] |
| 包装长度 | 19,8 mm [0.78 in] |
| 推荐 | Up to 11 A, 1/4 hp (AC) load handling |
| 评论 | UL: E12252; CSA: LR41372 |
| UNSPSC代码 | 39122209 |
| UNSPSC商品 | 39122209 Snap switches |
| 系列名称 | SM |
| 产品线 | Subminiature Basics |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
