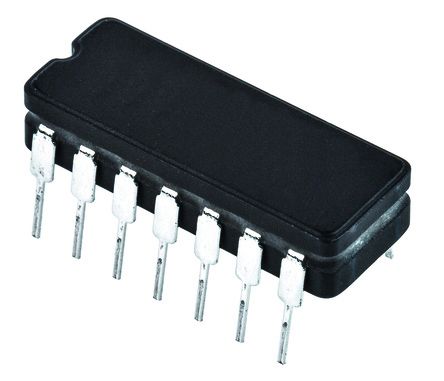

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14CDIP |
| 每个芯片的通道数 | 4 |
| 类型 | General Purpose Amplifier |
| 典型增益带宽积 | 1 MHz |
| 典型的转换率 | 0.4@±15V V/us |
| 最大电源电流 | 2@5V mA |
| 最大输入失调电压 | 0.45@5V mV |
| 最大输入偏置电流 | 0.05@5V uA |
| 典型输入噪声电压密度 | 24@±15V nV/rtHz |
| 最低CMRR | 97 dB |
| 最小单电源电压 | 5 V |
| 最大单电源电压 | 44 V |
| 最小双电源电压 | ±2.5 V |
| 最大双电源电压 | ±22 V |
| 安装 | Through Hole |
| 工作温度 | -55 to 125 °C |
| 典型的同相输入噪声电流密度 | 0.07@±15V pA/rtHz |
| 典型电压增益 | 120 dB |
| 标准包装 | Rail / Tube |
| 制造商类型 | Precision Amplifier |
| 典型的单电源电压 | 9|12|15|18|24|28 |
| 轨至轨 | No |
| Package Width | 6.92 |
| PCB | 14 |
| 筛选等级 | Military |
| 最大功率耗散 | 1375 |
| 最大双电源电压 | ±22 |
| 最大输入偏置电流 | 0.05@5V |
| 最大电源电流 | 2@5V |
| 典型增益带宽积 | 1 |
| 典型电压增益 | 120 |
| 电源类型 | Single|Dual |
| 最低CMRR | 97 |
| 最低工作温度 | -55 |
| 供应商封装形式 | CDIP |
| 标准包装名称 | CDIP |
| 最高工作温度 | 125 |
| 最大单电源电压 | 44 |
| 最小双电源电压 | ±2.5 |
| Typical Dual Supply Voltage | ±15 |
| 关机支持 | No |
| Package Length | 19.56 |
| 引脚数 | 14 |
| Maximum Input Offset Current | 0.002@5V |
| 最大输入失调电压 | 0.45@5V |
| 最小单电源电压 | 5 |
| Package Height | 4.57 |
| 封装 | Tube |
| 典型的转换率 | 0.4@±15V |
| 技术 | Bipolar |
| 铅形状 | Through Hole |
| 输入失调电压 | 0.45 mV |
| 功率耗散 | 1.375 W |
| 工作温度范围 | -55C to 125C |
| 包装类型 | CDIP |
| 元件数 | 4 |
| 共模抑制比 | 97 dB |
| 工作温度分类 | Military |
| Dual Supply Voltage (Typ) | �15 V |
| 输入偏置电流 | 50 nA |
| 压摆率 | 0.4 V/us |
| 电源要求 | Single/Dual |
| Dual Supply Voltage (Min) | �2.5 V |
| 铁/铁I / O类型 | No |
| 关机功能 | No |
| 弧度硬化 | No |
| 单电源电压(最小值) | 5 V |
| 单电源电压(最大值) | 44 V |
| 单电源电压(典型值) | 9/12/15/18/24/28 V |
| Dual Supply Voltage (Max) | �22 V |
| 电压增益(dB) | 120 dB |
| 单位增益带宽积 | 1MHz |
| Op Amp Type | :Precision |
| No. of Amplifiers | :4 |
| No. of Pins | :14 |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :125°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| 工作温度范围 | :-55°C to +125°C |
| Supply Voltage Max | :44V |
| Supply Voltage Min | :5V |
| Weight (kg) | 0.000001 |
| Tariff No. | 85423300 |
| Status | ACTIVE |
| Temp (oC) | -55 to 125 |
| DSCC # | |
| Package | Pins | CDIP (J) | 14 |
| Device Marking | View |
| Package QTY | Carrier | 1 | TUBE |
| New Flag | |
| Functional Diagram | |
| CMRR | 97 |
| GBW | 1 |
| Reference Design | |
| HiRel | Y |
| Package Group | CDIP LCCC PDIP |
| BW @ Acl | |
| Vs | |
| 通道数 | 4 |
| Iib | |
| 附加功能 | |
| Rail-to-Rail | |
| IIB | 30000 |
| Datasheet | SLOS039D |
| 建筑 | |
| Vn at Flatband | |
| Iq per channel | 0.55 |
| TI Design | |
| Vos (Offset Voltage @ 25C) | 0.3 |
| Rating | Military |
| Offset Drift | 2 |
| Vn at 1kHz | 22 |
| Total Supply Voltage | 5 |
| Acl, min spec gain | |
| Settling Time (01%) | |
| Offset Voltage Drift (+/-) | |
| Io |
