analog devices

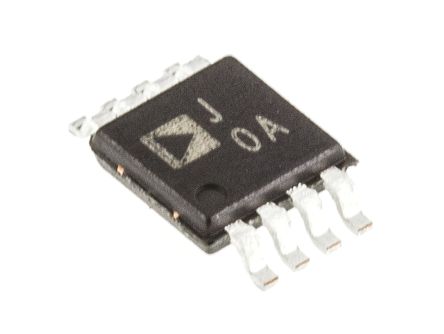

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 8MSOP |
| 类型 | Instrumentation Amplifier |
| 每个芯片的通道数 | 1 |
| 轨至轨 | Rail to Rail Output |
| 电源类型 | Single|Dual |
| 最小单电源电压 | 2.7 V |
| 最大单电源电压 | 12 V |
| 最小双电源电压 | ±2.5 V |
| 最大双电源电压 | ±6 V |
| 安装 | Surface Mount |
| 工作温度 | -40 to 85 °C |
| 标准包装 | Rail / Tube |
| 典型的单电源电压 | 3|5|9 |
| 最大功率耗散 | 650 |
| 最大输入偏置电流 | 0.025@5V |
| 封装 | Tube |
| 欧盟RoHS指令 | Compliant |
| 输出类型 | Rail to Rail |
| 最低CMRR | 70 |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -40 |
| 供应商封装形式 | MSOP |
| 标准包装名称 | MSOP |
| 最高工作温度 | 85 |
| 最大单电源电压 | 12 |
| 最小双电源电压 | ±2.5 |
| Typical Dual Supply Voltage | ±3|±5 |
| 最大双电源电压 | ±6 |
| Maximum Input Resistance | 2000(Typ)@5V |
| 引脚数 | 8 |
| 最大输入失调电压 | 0.5@5V |
| 最小单电源电压 | 2.7 |
| Minimum PSRR | 80 |
| 铅形状 | Gull-wing |
| 放大器类型 | Instrumentation |
| 安装类型 | Surface Mount |
| - 3dB带宽 | 800kHz |
| 供应商设备封装 | 8-MSOP |
| 电流 - 电源 | 375µA |
| Voltage - Supply, Single/Dual (±) | 2.7 V ~ 12 V, ± 2.5 V ~ 6 V |
| 封装/外壳 | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) |
| 压摆率 | 0.3 V/µs |
| 电流 - 输入偏压 | 17nA |
| 电压 - 输入偏移 | 200µV |
| 电路数 | 1 |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 3 x 3 x 0.85mm |
| 身高 | 0.85mm |
| 长度 | 3mm |
| 最大输入失调电压 | 0.5mV |
| 最大输入电阻 | 2GΩ |
| 最高工作温度 | +85 °C |
| 最低CMRR | 70dB |
| 最低工作温度 | -40 °C |
| 包装类型 | MSOP |
| 典型双电源电压 | ±3 V, ±5 V |
| 典型的单电源电压 | 3 V, 5 V, 9 V |
| 宽度 | 3mm |
| 工作电源电压 | 2.7 V to 12 V |
| 双电源电压 | 2.5 V to 6 V |
| 工厂包装数量 | 50 |
| 最大功率耗散 | 650 mW |
| 可用增益调整 | 1 V/V to 1000 V/V |
| 系列 | AD623 |
| 工作温度范围 | - 40 C to + 85 C |
| 共模抑制比 - 闵 | 105 dB |
| 安装风格 | SMD/SMT |
| 带宽 | 800 kHz |
| 输入失调电压 | 200 uV |
| 通道数 | 1 Channel |
| 电源电流 | 375 uA, 305 uA |
| 输入电压 | 2.7 V to 12 V |
| RoHS | RoHS Compliant |
| 功率耗散 | 0.65 W |
| 工作温度范围 | -40C to 85C |
| 元件数 | 1 |
| 共模抑制比 | 70 dB |
| 工作温度分类 | Industrial |
| 输入电阻 | 2000 MOhm |
| Dual Supply Voltage (Typ) | �3/�5 V |
| 输入偏置电流 | 25 nA |
| 电源要求 | Single/Dual |
| Dual Supply Voltage (Min) | �2.5 V |
| 铁/铁I / O类型 | Rail to Rail Output |
| 弧度硬化 | No |
| 单电源电压（最小值） | 2.7 V |
| 单电源电压（最大值） | 12 V |
| 单电源电压（典型值） | 3/5/9 V |
| Dual Supply Voltage (Max) | �6 V |
| 电源抑制比 | 80 dB |
| No. of Amplifiers | :1 |
| Supply Voltage Range | :2.7V to 12V, ± 2.5V to ± 6V |
| Amplifier Case Style | :MSOP |
| No. of Pins | :8 |
| Amplifier Output | :Single Ended |
| CMRR | :110dB |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (20-Jun-2013) |
| Base Number | :623 |
| Programmable Gain Max | :1000 |
| Supply Voltage Max | :12V |
| Supply Voltage Min | :2.5V |
| 端接类型 | :SMD |
| Weight (kg) | 2.27 |
| Tariff No. | 85411000 |
